全国大学生电子设计比赛试题_电磁控制运动装置

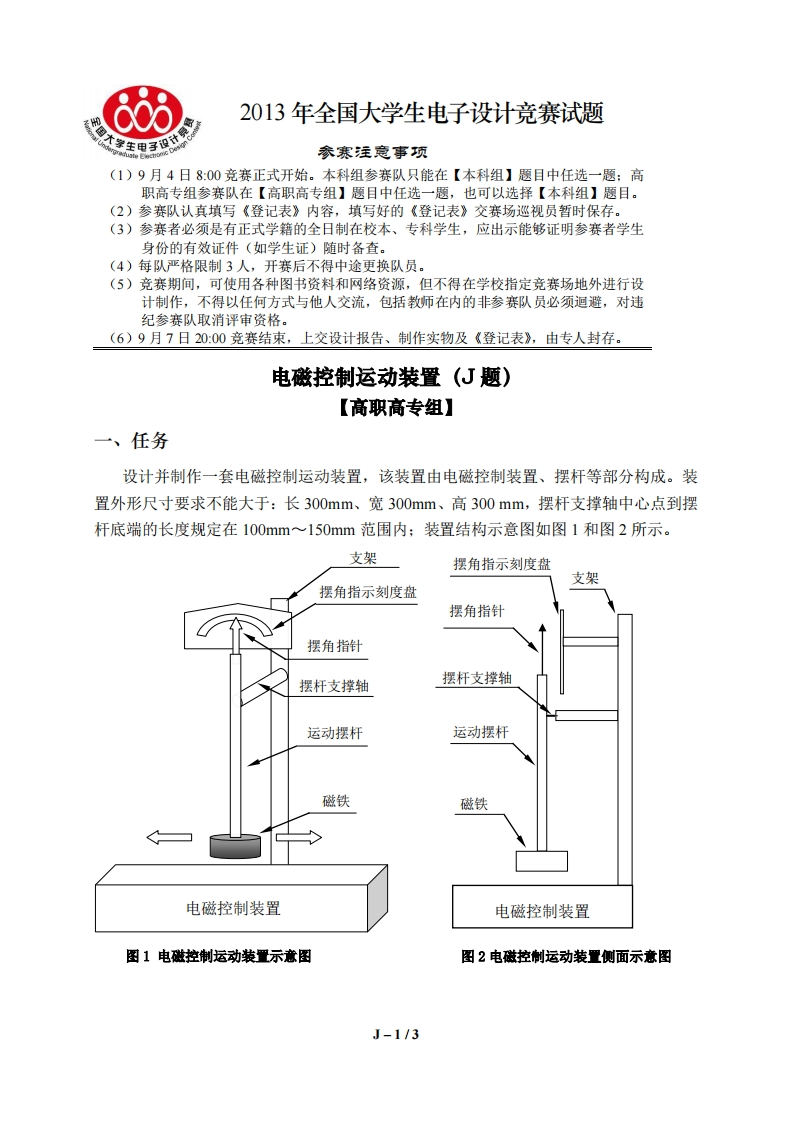

652013年全国大学生电子设计竞赛试题参寒注意事项(1)9月4日8：00竞赛正式开始。本科组参赛队只能在【本科组】题目中任选一题：高职高专组参赛队在【高职高专组】题目中任选一题，也可以选择【本科组】题目。(2)参赛队认真填写《登记表》内容，填写好的《登记表》交赛场巡视员暂时保存。(3)参赛者必须是有正式学籍的全日制在校本、专科学生，应出示能够证明参赛者学生身份的有效证件（如学生证）随时备查。(4)每队严格限制3人，开赛后不得中途更换队员。(5)竞赛期间，可使用各种图书资料和网络资源，但不得在学校指定竞赛场地外进行设计制作，不得以任何方式与他人交流，包括教师在内的非参赛队员必须迴避，对违纪参赛队取消评审资格。(6)9月7日20：00竞赛结束，上交设计报告、制作实物及《登记表》，由专人封存。电磁控制运动装置(J题)【高职高专组】一、任务设计并制作一套电磁控制运动装置，该装置由电磁控制装置、摆杆等部分构成。装置外形尺寸要求不能大于：长300mm、宽300mm、高300mm,摆杆支撑轴中心点到摆杆底端的长度规定在100mm~150mm范围内：装置结构示意图如图1和图2所示。支架摆角指示刻度盘支架摆角指示刻度盘摆角指针摆角指针摆杆支撑轴摆杆支撑轴运动摆杆运动摆杆磁铁磁铁电磁控制装置电磁控制装置图1电磁控制运动装置示意图图2电磁控制运动装置侧面示意图J-1/3
