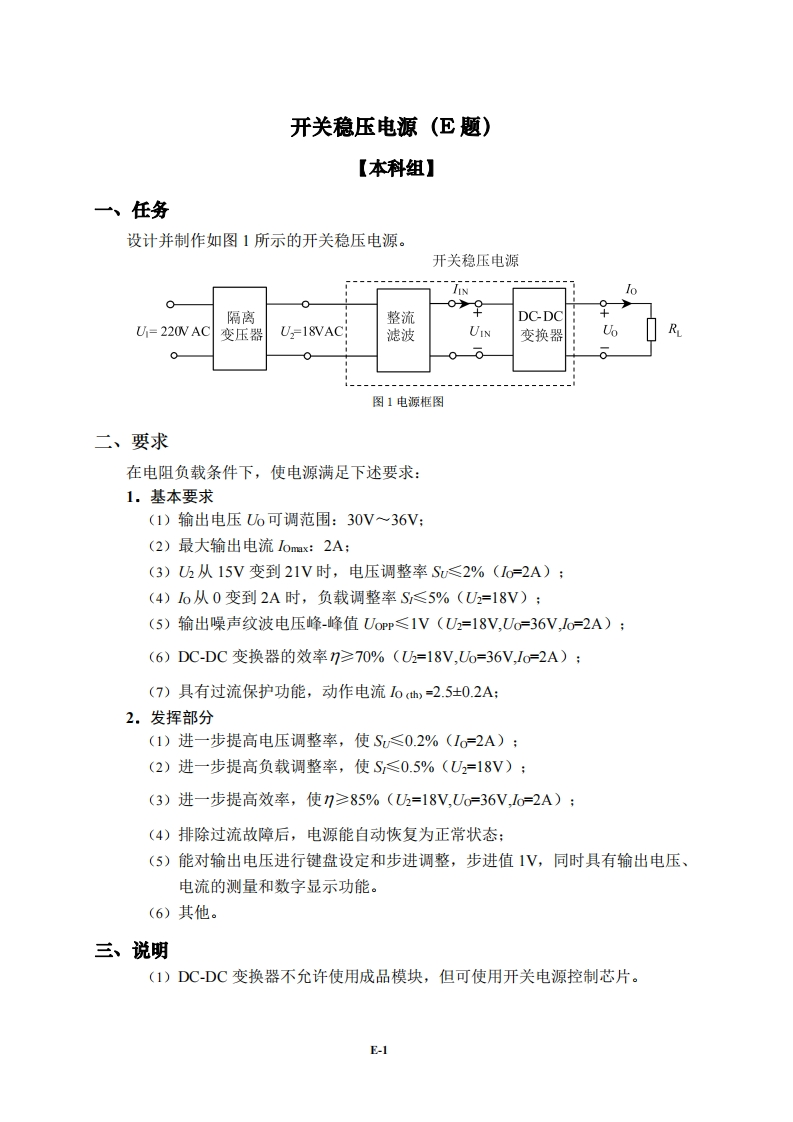

开关稳压电源(E题)【本科组】一、任务设计并制作如图1所示的开关稳压电源。开关稳压电源IN0●隔离整流09DC-DCU=220N AC变压器U=18VAC滤波UIN变换器R000图1电源框图二、要求在电阻负载条件下，使电源满足下述要求：1.基本要求(1)输出电压U6可调范围：30V~36V;(2)最大输出电流Iomx:2A;(3)U乃从15V变到21V时，电压调整率S≤2%(Io=2A):(4)Io从0变到2A时，负载调整率S≤5%(U2=18V);(5)输出噪声纹波电压峰-峰值Uop≤1V(U2=18V,Uo=36V,Io=2A):(6)DC-DC变换器的效率7≥70%(U2=18V,Uo=36V,Io=2A):(7)具有过流保护功能，动作电流1oh,=2.5±0.2A:2.发挥部分(1)进一步提高电压调整率，使S≤0.2%(Io=2A):(2)进一步提高负载调整率，使S≤0.5%(U2=18V);(3)进一步提高效率，使7≥85%(Uh=18V,Uo=36V,1o=2A):(4)排除过流故障后，电源能自动恢复为正常状态：(5)能对输出电压进行键盘设定和步进调整，步进值1V,同时具有输出电压、电流的测量和数字显示功能。(6)其他。三、说明(1)DC-DC变换器不允许使用成品模块，但可使用开关电源控制芯片。E-
