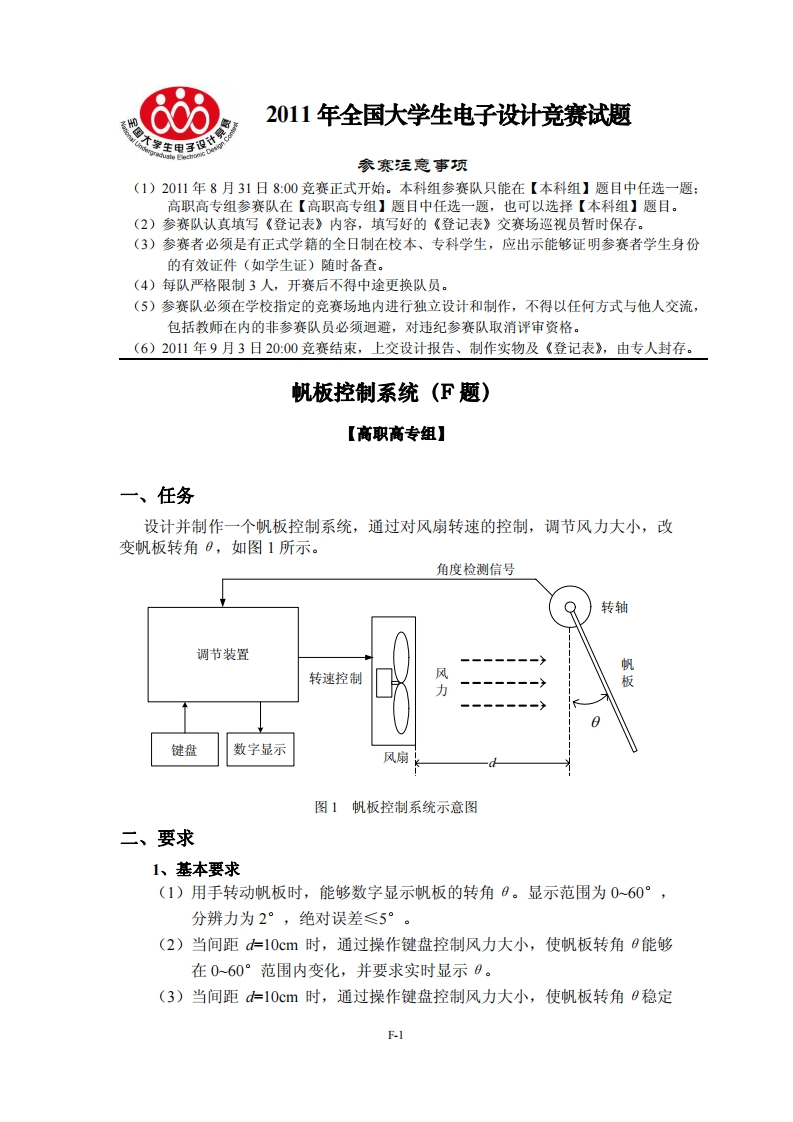

6682011年全国大学生电子设计竞赛试题个学生甲子9参赛注意事须(1)2011年8月31日8：00竞赛正式开始。本科组参赛队只能在【本科组】题目中任选一题：高职高专组参赛队在【高职高专组】题目中任选一题，也可以选择【本科组】题目。(2)参赛队认真填写《登记表》内容，填写好的《登记表》交赛场巡视员暂时保存。(3)参赛者必须是有正式学籍的全日制在校本、专科学生，应出示能够证明参赛者学生身份的有效证件（如学生证）随时备查。(4)每队严格限制3人，开赛后不得中途更换队员。(5)参赛队必须在学校指定的竞赛场地内进行独立设计和制作，不得以任何方式与他人交流，包括教师在内的非参赛队员必须迴避，对违纪参赛队取消评审资格。(6)2011年9月3日20：00竞赛结束，上交设计报告、制作实物及《登记表》，由专人封存。帆板控制系统(F题)【高职高专组】一、任务设计并制作一个帆板控制系统，通过对风扇转速的控制，调节风力大小，改变帆板转角0，如图1所示。角度检测信号转轴调节装置转速控制板力键盘数字显示风扇图1帆板控制系统示意图二、要求1、基本要求(1)用手转动帆板时，能够数字显示帆板的转角0。显示范围为060°，分辨力为2°，绝对误差≤5°。(2)当间距d=10cm时，通过操作键盘控制风力大小，使帆板转角0能够在060°范围内变化，并要求实时显示0。(3)当间距d=10cm时，通过操作键盘控制风力大小，使帆板转角0稳定F.1
