全国大学生电子设计比赛试题_风板控制装置

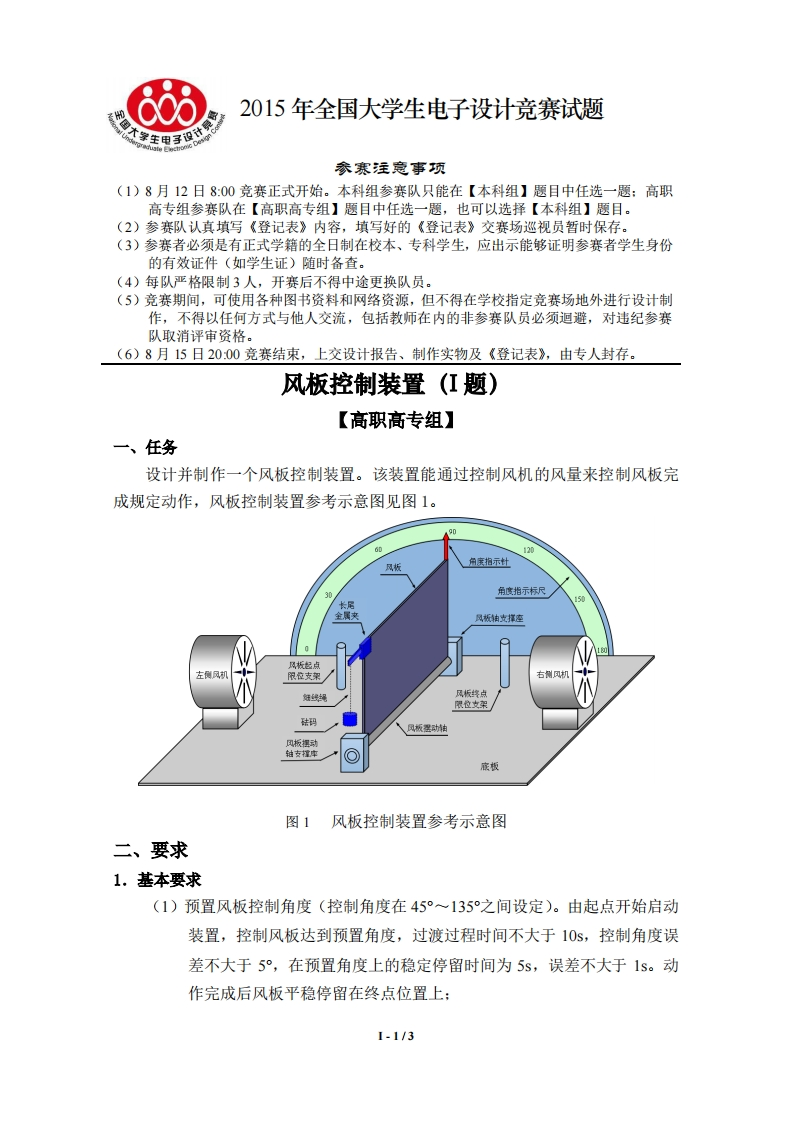

2015年全国大学生电子设计竞赛试题参赛注意事项(1)8月12日8：00竞赛正式开始。本科组参赛队只能在【本科组】题目中任选一题：高职高专组参赛队在【高职高专组】题目中任选一题，也可以选择【本科组】题目。(2)参赛队认真填写《登记表》内容，填写好的《登记表》交赛场巡视员暂时保存。(3)参赛者必须是有正式学籍的全日制在校本、专科学生，应出示能够证明参赛者学生身份的有效证件（如学生证）随时备查。(4)每队严格限制3人，开赛后不得中途更换队员。(5)竞赛期间，可使用各种图书资料和网络资源，但不得在学校指定竞赛场地外进行设计制作，不得以任何方式与他人交流，包括教师在内的非参赛队员必须迴避，对违纪参赛队取消评审资格。(6)8月15日2000竞赛结束，上交设计报告、制作实物及《登记表》，由专人封存。风板控制装置(I题)【高职高专组】一、任务设计并制作一个风板控制装置。该装置能通过控制风机的风量来控制风板完成规定动作，风板控制装置参考示意图见图1。60120角亲拍示针风板角度指示标尺150长国全属丸风板轴支挥座风板起点左侧风机限位支架右侧风机娇线蝇风板接点限位支架风板程动转风板摆动轴支檀中底板图1风板控制装置参考示意图二、要求1.基本要求(1)预置风板控制角度（控制角度在45°~135°之间设定）。由起点开始启动装置，控制风板达到预置角度，过渡过程时间不大于10s,控制角度误差不大于5°，在预置角度上的稳定停留时间为5s,误差不大于1s。动作完成后风板平稳停留在终点位置上：1-1/3
