全国大学生电子设计比赛试题_高效率音频功率放大器

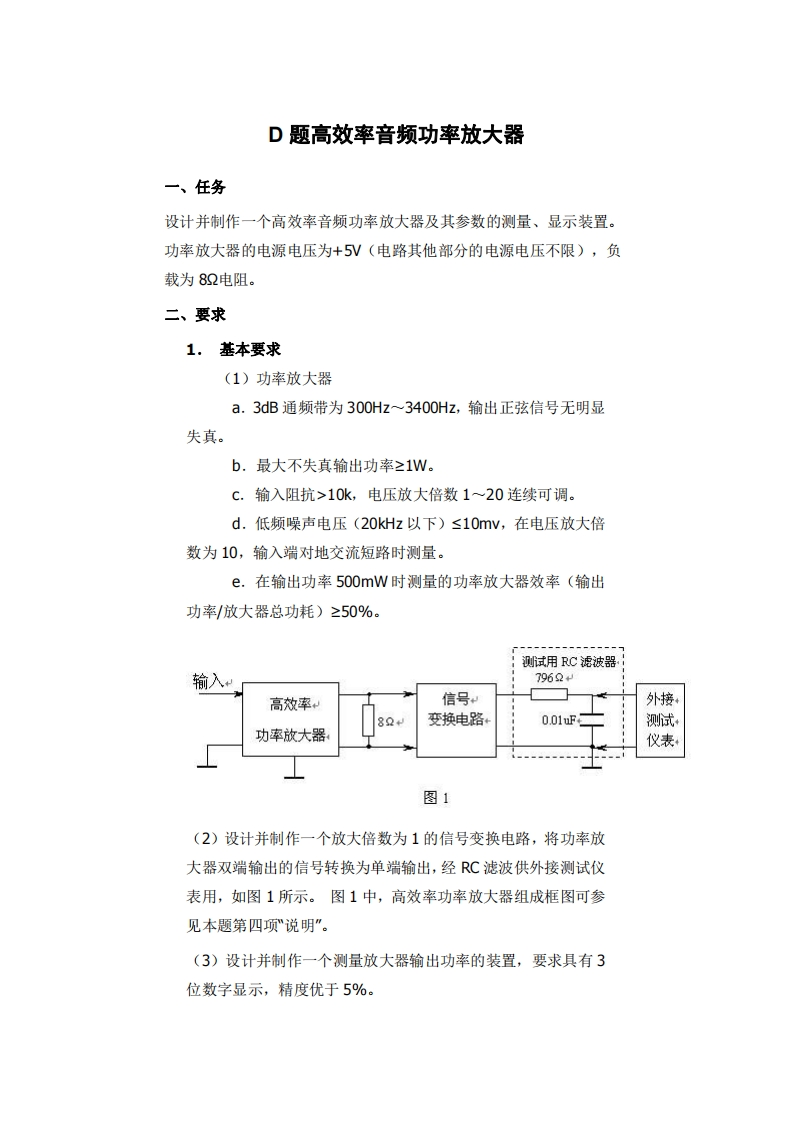

D题高效率音频功率放大器一、任务设计并制作一个高效率音频功率放大器及其参数的测量、显示装置。功率放大器的电源电压为+5V(电路其他部分的电源电压不限)，负载为82电阻。二、要求1.基本要求(1)功率放大器a.3dB通频带为300Hz~-3400Hz,输出正弦信号无明显失真。b.最大不失真输出功率≥1W。c.输入阻抗>10k,电压放大倍数1一20连续可调。d.低频噪声电压(20k州z以下)≤10mv,在电压放大倍数为10，输入端对地交流短路时测量。e.在输出功率500mW时测量的功率放大器效率（输出功率/放大器总功耗)≥50%。测试用RC滤波器，输入7962+高效率信号：外接。变换电路。0.01uF9测试，功率放大器仪表图1(2)设计并制作一个放大倍数为1的信号变换电路，将功率放大器双端输出的信号转换为单端输出，经RC滤波供外接测试仪表用，如图1所示。图1中，高效率功率放大器组成框图可参见本题第四项说明”。(3)设计并制作一个测量放大器输出功率的装置，要求具有3位数字显示，精度优于5%。
