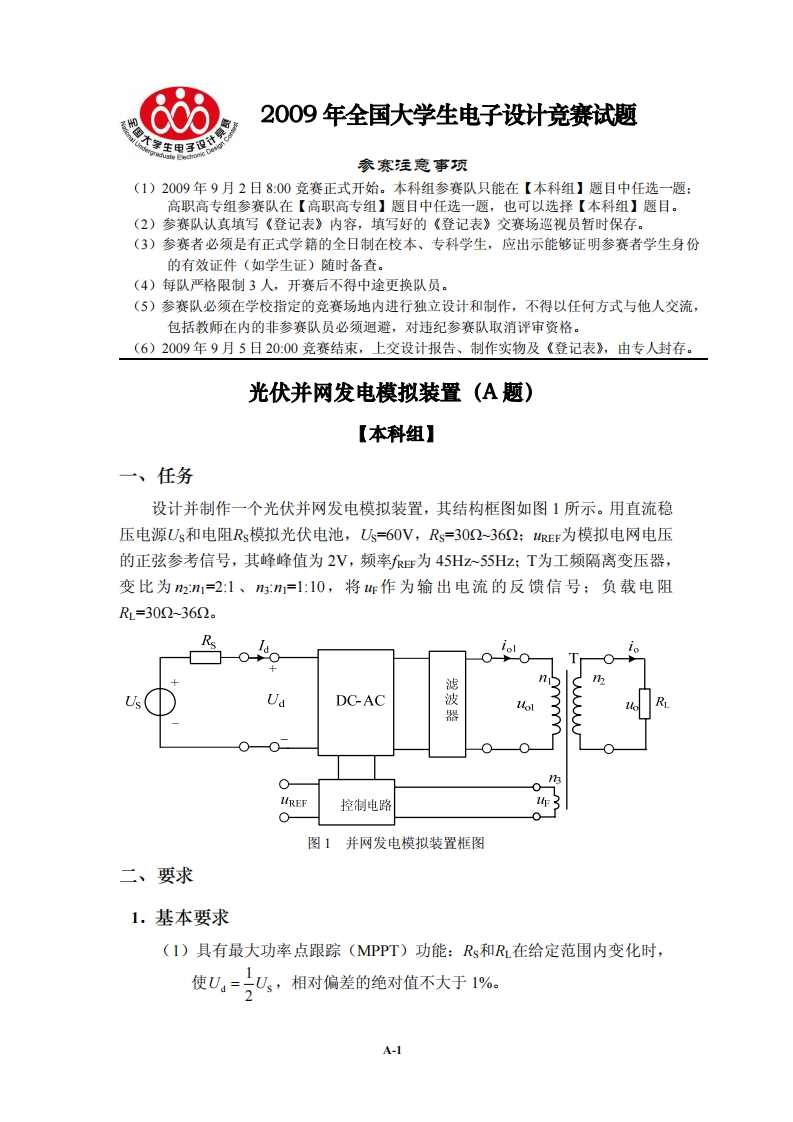

6682009年全国大学生电子设计竞赛试题参赛注意事须(1)2009年9月2日8：00竞赛正式开始。本科组参赛队只能在【本科组】题目中任选一题：高职高专组参赛队在【高职高专组】题目中任选一题，也可以选择【本科组】题目。(2)参赛队认真填写《登记表》内容，填写好的《登记表》交赛场巡视员暂时保存。(3)参赛者必须是有正式学籍的全日制在校本、专科学生，应出示能够证明参赛者学生身份的有效证件（如学生证）随时备查。(4)每队严格限制3人，开赛后不得中途更换队员。(5)参赛队必须在学校指定的竞赛场地内进行独立设计和制作，不得以任何方式与他人交流，包括教师在内的非参赛队员必须迴避，对违纪参赛队取消评审资格。(6)2009年9月5日20：00竞赛结束，上交设计报告、制作实物及《登记表》，由专人封存。光伏并网发电模拟装置(A题)【本科组】一、任务设计并制作一个光伏并网发电模拟装置，其结构框图如图1所示。用直流稳压电源Us和电阻Rs模拟光伏电池，s=60V,Rs=302~362:REr为模拟电网电压的正弦参考信号，其峰峰值为2V,频率fr为45Hz~55Hz:T为工频隔离变压器，变比为2n1=2:1、n3n1=1:10,将作为输出电流的反馈信号；负载电阻R=302-362.UaDC-AC波OUREF控制电路年图1并网发电模拟装置框图二、要求1.基本要求(1)具有最大功率点跟踪(MPPT)功能：Rs和R在给定范围内变化时，使U。=”,相对偏差的绝对值不大于16。A-1
