全国大学生电子设计比赛试题_滚球控制系统

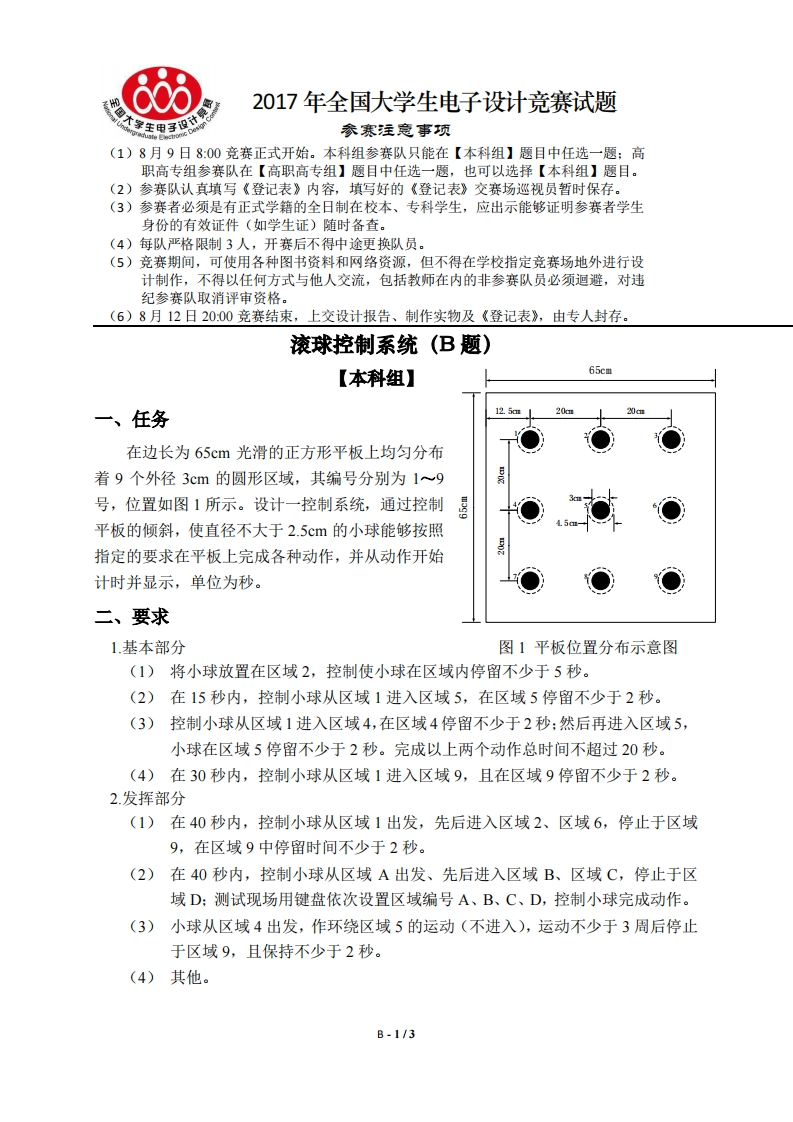

002017年全国大学生电子设计竞赛试题家生甲子参赛注意事项(1)8月9日8：00竞赛正式开始。本科组参赛队只能在【本科组】题目中任选一题：高职高专组参赛队在【高职高专组】题目中任选一题，也可以选择【本科组】题目。(2)参赛队认真填写《登记表》内容，填写好的《登记表》交赛场巡视员暂时保存。(3)参赛者必须是有正式学籍的全日制在校本、专科学生，应出示能够证明参赛者学生身份的有效证件（如学生证）随时备查。(4)每队严格限制3人，开赛后不得中途更换队员。(5)竞赛期间，可使用各种图书资料和网络资源，但不得在学校指定竞赛场地外进行设计制作，不得以任何方式与他人交流，包括教师在内的非参赛队员必须迴避，对违纪参赛队取消评审资格。(6)8月12日2000竞赛结束，上交设计报告、制作实物及《登记表》，由专人封存。滚球控制系统(B题)【本科组】65cm一、任务12.5在边长为65cm光滑的正方形平板上均匀分布着9个外径3cm的圆形区域，其编号分别为1~9号，位置如图1所示。设计一控制系统，通过控制昌平板的倾斜，使直径不大于2.5cm的小球能够按照指定的要求在平板上完成各种动作，并从动作开始计时并显示，单位为秒。二、要求1.基本部分图1平板位置分布示意图(1)将小球放置在区域2，控制使小球在区域内停留不少于5秒。(2)在15秒内，控制小球从区域1进入区域5，在区域5停留不少于2秒。(3)控制小球从区域1进入区域4，在区域4停留不少于2秒：然后再进入区域5，小球在区域5停留不少于2秒。完成以上两个动作总时间不超过20秒。(4)在30秒内，控制小球从区域1进入区域9，且在区域9停留不少于2秒。2.发挥部分(1)在40秒内，控制小球从区域1出发，先后进入区域2、区域6，停止于区域9,在区域9中停留时间不少于2秒。(2)在40秒内，控制小球从区域A出发、先后进入区域B、区域C,停止于区域D:测试现场用键盘依次设置区域编号A、B、C、D,控制小球完成动作。(3)小球从区域4出发，作环绕区域5的运动（不进入），运动不少于3周后停止于区域9，且保持不少于2秒。(4)其他。B-1/3
