全国大学生电子设计比赛试题_红外光通信装置

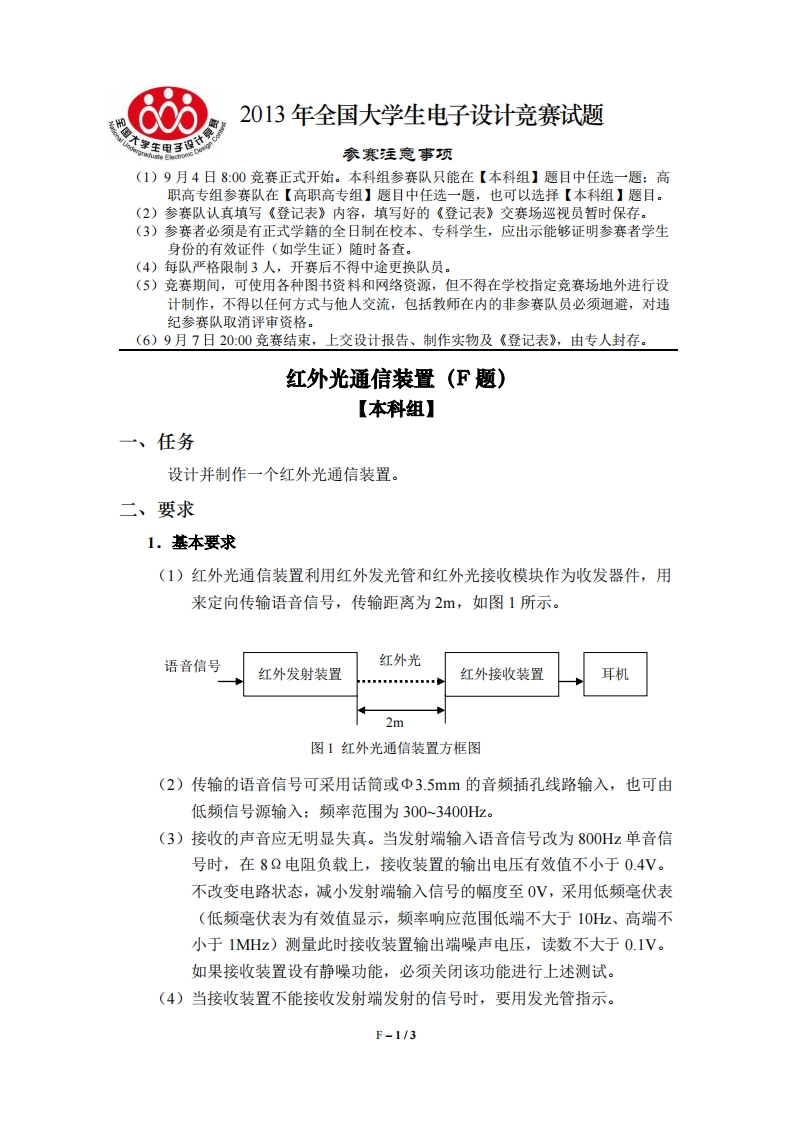

682013年全国大学生电子设计竞赛试题参寒注意事项(1)9月4日8：00竞赛正式开始。本科组参赛队只能在【本科组】题目中任选一题：高职高专组参赛队在【高职高专组】题目中任选一题，也可以选择【本科组】题目。(2)参赛队认真填写《登记表》内容，填写好的《登记表》交赛场巡视员暂时保存。(3)参赛者必须是有正式学籍的全日制在校本、专科学生，应出示能够证明参赛者学生身份的有效证件（如学生证）随时备查。(4)每队严格限制3人，开赛后不得中途更换队员。(5)竞赛期间，可使用各种图书资料和网络资源，但不得在学校指定竞赛场地外进行设计制作，不得以任何方式与他人交流，包括教师在内的非参赛队员必须迴避，对违纪参赛队取消评审资格。(6)9月7日20：00竞赛结束，上交设计报告、制作实物及《登记表》，由专人封存。红外光通信装置(F题)【本科组】一、任务设计并制作一个红外光通信装置。二、要求1.基本要求(1)红外光通信装置利用红外发光管和红外光接收模块作为收发器件，用来定向传输语音信号，传输距离为2m,如图1所示。语音信号红外光红外发射装置红外接收装置耳机2m图1红外光通信装置方框图(2)传输的语音信号可采用话简或Φ3.5mm的音频插孔线路输入，也可由低频信号源输入；频率范围为300-3400Hz。(3)接收的声音应无明显失真。当发射端输入语音信号改为800Hz单音信号时，在82电阻负载上，接收装置的输出电压有效值不小于0.4V。不改变电路状态，减小发射端输入信号的幅度至0V,采用低频毫伏表(低频毫伏表为有效值显示，频率响应范围低端不大于10Hz、高端不小于1MHz)测量此时接收装置输出端噪声电压，读数不大于0.1V。如果接收装置设有静噪功能，必须关闭该功能进行上述测试。(4)当接收装置不能接收发射端发射的信号时，要用发光管指示。F-1/3
