全国大学生电子设计比赛试题_基于声传播的智能定位系统

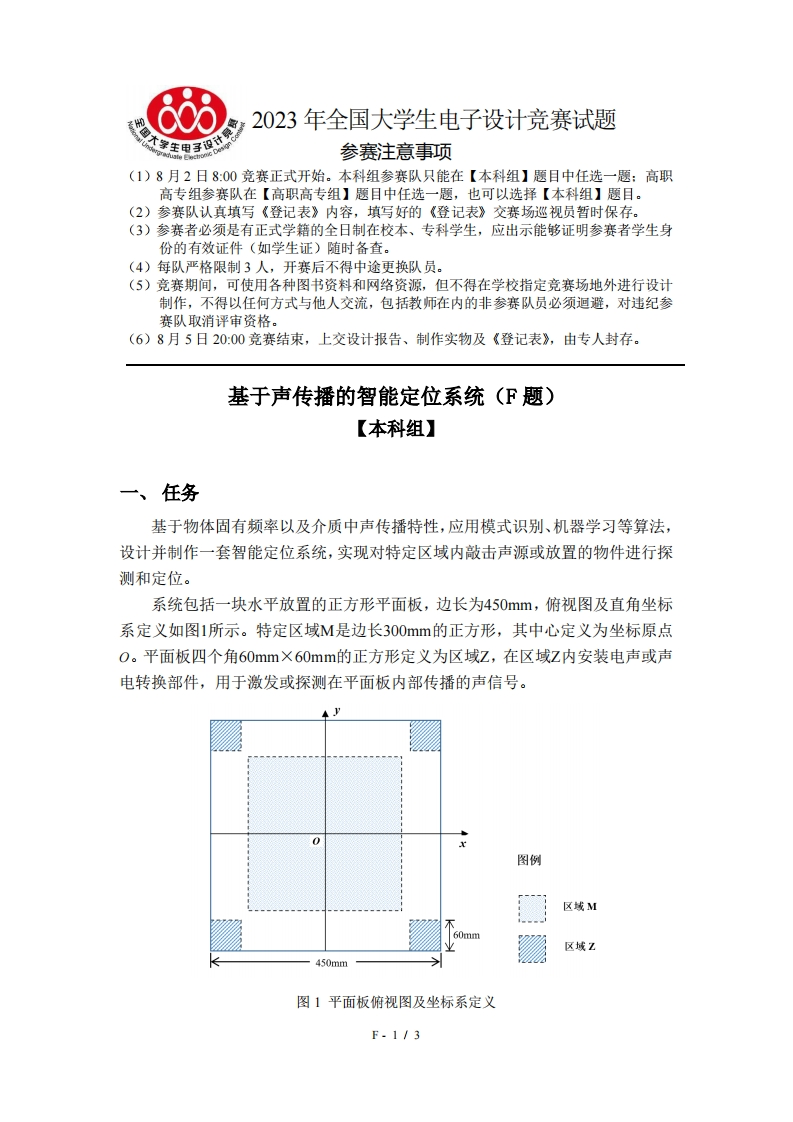

662023年全国大学生电子设计竞赛试题参赛注意事项(1)8月2日8：00竞赛正式开始。本科组参赛队只能在【本科组】题目中任选一题：高职高专组参赛队在【高职高专组】题目中任选一题，也可以选择【本科组】题目。(2)参赛队认真填写《登记表》内容，填写好的《登记表》交赛场巡视员暂时保存。(3)参赛者必须是有正式学籍的全日制在校本、专科学生，应出示能够证明参赛者学生身份的有效证件（如学生证）随时备查。(4)每队严格限制3人，开赛后不得中途更换队员。(5)竞赛期间，可使用各种图书资料和网络资源，但不得在学校指定竞赛场地外进行设计制作，不得以任何方式与他人交流，包括教师在内的非参赛队员必须迴避，对违纪参赛队取消评审资格。(6)8月5日20：00竞赛结束，上交设计报告、制作实物及《登记表》，由专人封存。基于声传播的智能定位系统(F题)【本科组】一、任务基于物体固有频率以及介质中声传播特性，应用模式识别、机器学习等算法，设计并制作一套智能定位系统，实现对特定区域内敲击声源或放置的物件进行探测和定位。系统包括一块水平放置的正方形平面板，边长为450mm,俯视图及直角坐标系定义如图1所示。特定区域M是边长300mm的正方形，其中心定义为坐标原点0。平面板四个角60mm×60mm的正方形定义为区域Z,在区域Z内安装电声或声电转换部件，用于激发或探测在平面板内部传播的声信号。x图例区域M区域Z450mm图1平面板俯视图及坐标系定义F-1/3
