全国大学生电子设计比赛试题_集成运放参数测试仪

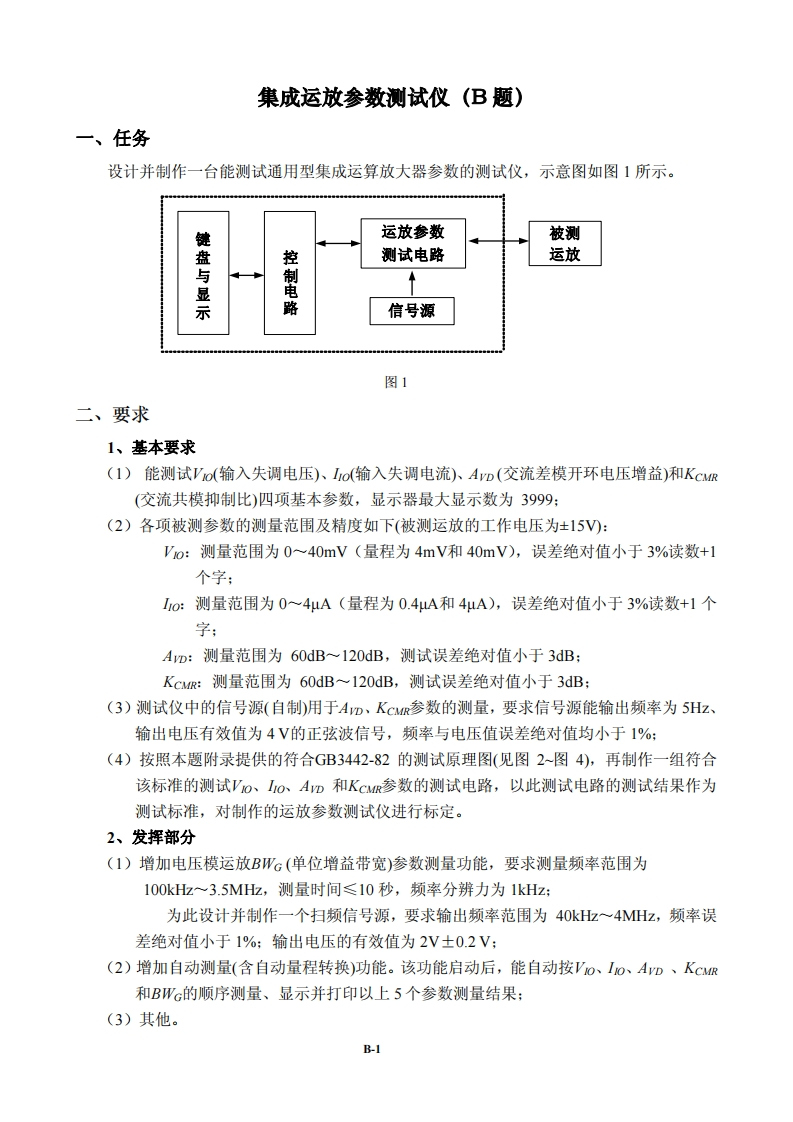

集成运放参数测试仪(B题)一、任务设计并制作一台能测试通用型集成运算放大器参数的测试仪，示意图如图1所示。运放参数被测控测试电路运放与显示制电↑信号源图1二、要求1、基本要求(1)能测试Vo(输入失调电压)、I(输入失调电流)、AD(交流差模开环电压增益)和KcR(交流共模抑制比)四项基本参数，显示器最大显示数为3999：(2)各项被测参数的测量范围及精度如下（被测运放的工作电压为士15V):Vo:测量范围为0~40mV(量程为4mV和40mV),误差绝对值小于3%读数+1个字：Io:测量范围为0~4μA(量程为0.4μA和4μA),误差绝对值小于3%读数+1个字Ao:测量范围为60dB~120dB,测试误差绝对值小于3dB:KcMR:测量范围为60dB~120dB,测试误差绝对值小于3dB:(3)测试仪中的信号源（自制）用于Ao、KCR参数的测量，要求信号源能输出频率为5Hz、输出电压有效值为4V的正弦波信号，频率与电压值误差绝对值均小于1%：(4)按照本题附录提供的符合GB3442-82的测试原理图（见图2~图4），再制作一组符合该标准的测试Vo、O、Ao和KcMR参数的测试电路，以此测试电路的测试结果作为测试标准，对制作的运放参数测试仪进行标定。2、发挥部分(1)增加电压模运放BWG(单位增益带宽)参数测量功能，要求测量频率范围为100Hz一3.5MHz,测量时间≤10秒，频率分辨力为1kHz:为此设计并制作一个扫频信号源，要求输出频率范围为40kHz~4MHz,频率误差绝对值小于1%：输出电压的有效值为2V±0.2V:(2)增加自动测量（含自动量程转换）功能。该功能启动后，能自动按VO、IO、AD、KcR和BWG的顺序测量、显示并打印以上5个参数测量结果：(3)其他。B-1
