全国大学生电子设计比赛试题_简易频率特性测试仪

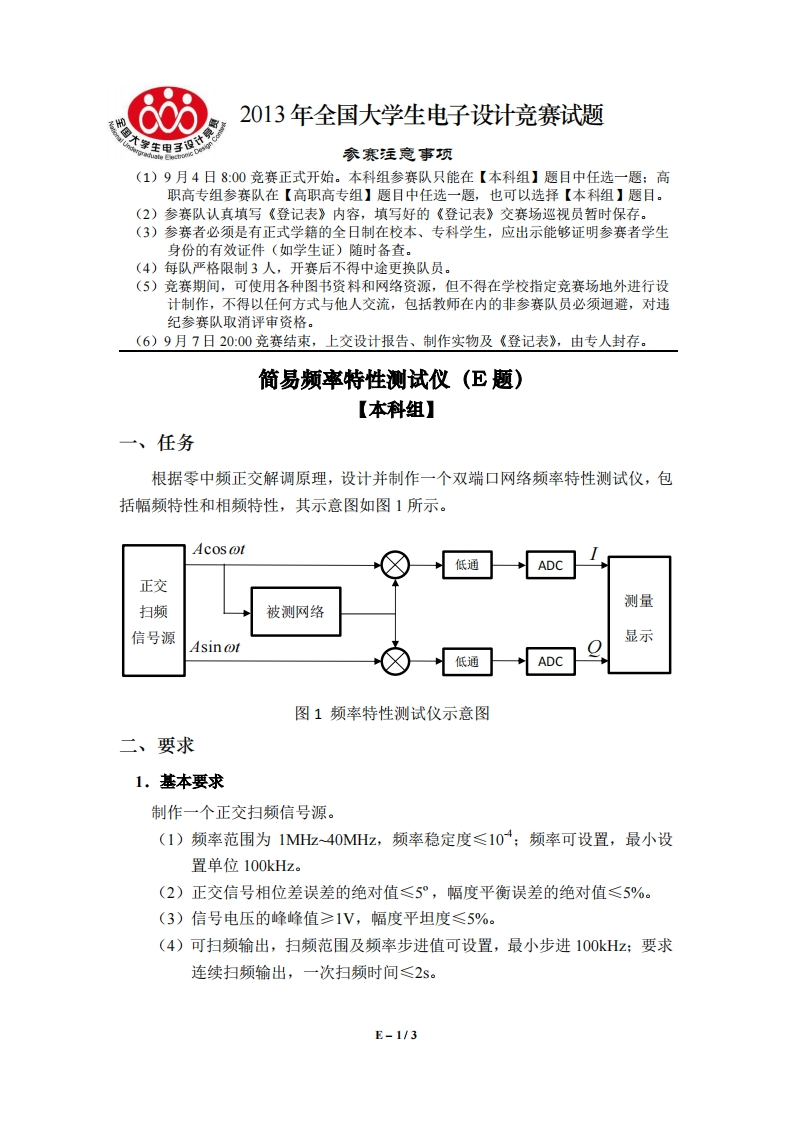

2013年全国大学生电子设计竞赛试题66参寒注意事项(1)9月4日8：00竞赛正式开始。本科组参赛队只能在【本科组】题目中任选一题：高职高专组参赛队在【高职高专组】题目中任选一题，也可以选择【本科组】题目。(2)参赛队认真填写《登记表》内容，填写好的《登记表》交赛场巡视员暂时保存。(3)参赛者必须是有正式学籍的全日制在校本、专科学生，应出示能够证明参赛者学生身份的有效证件（如学生证）随时备查。(4)每队严格限制3人，开赛后不得中途更换队员。(5)竞赛期间，可使用各种图书资料和网络资源，但不得在学校指定竞赛场地外进行设计制作，不得以任何方式与他人交流，包括教师在内的非参赛队员必须迴避，对违纪参赛队取消评审资格。(6)9月7日20：00竞赛结束，上交设计报告、制作实物及《登记表》，由专人封存。简易频率特性测试仪(E题)【本科组】一、任务根据零中频正交解调原理，设计并制作一个双端口网络频率特性测试仪，包括幅频特性和相频特性，其示意图如图1所示。Acos@t低通ADC正交测量扫频被测网络信号源显示Asin ot低通ADC图1频率特性测试仪示意图二、要求1.基本要求制作一个正交扫频信号源。(1)频率范围为1MHz~40MHz,频率稳定度≤104：频率可设置，最小设置单位100kHz。(2)正交信号相位差误差的绝对值≤5°，幅度平衡误差的绝对值≤5%。(3)信号电压的峰峰值≥1V,幅度平坦度≤5%。(4)可扫频输出，扫频范围及频率步进值可设置，最小步进100kHz:要求连续扫频输出，一次扫频时间≤2s。E-1/3
