全国大学生电子设计比赛试题_简易数控直流电源

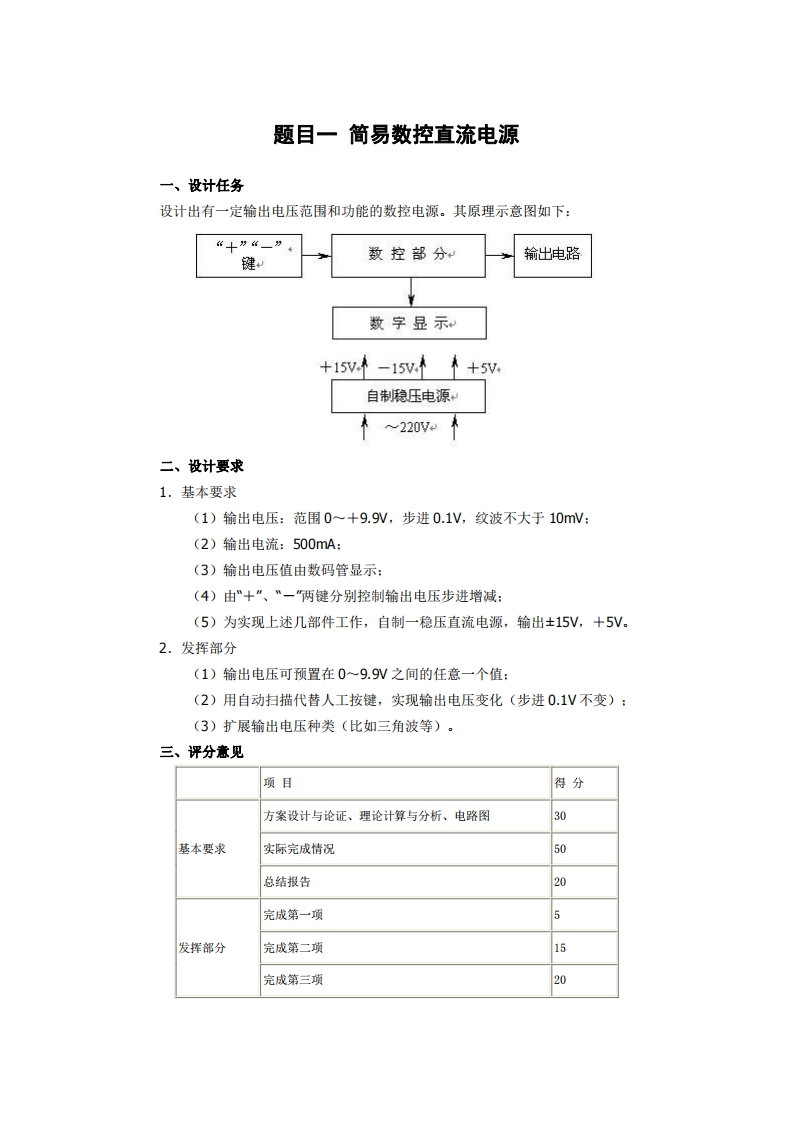

题目一简易数控直流电源一、设计任务设计出有一定输出电压范围和功能的数控电源。其原理示意图如下：十”“一”数控部分输出电路键数字显示+15w-15v味+5v,自制隐压电源~220V4二、设计要求1.基本要求(1)输出电压：范围0~+9.9V,步进0.1V,纹波不大于10mV:(2)输出电流：500mA:(3)输出电压值由数码管显示：(4)由+”、一"两键分别控制输出电压步进增减：(5)为实现上述几部件工作，自制一稳压直流电源，输出±15V,+5V。2.发挥部分(1)输出电压可预置在0~9.9V之间的任意一个值：(2)用自动扫描代替人工按键，实现输出电压变化（步进0.1V不变）：(3)扩展输出电压种类（比如三角波等）。三、评分意见项目得分方案设计与论证、理论计算与分析、电路图30基本要求实际完成情况50总结报告20完成第一项5发挥部分完成第二项15完成第三项20
