全国大学生电子设计比赛试题_简易数字存储示波器

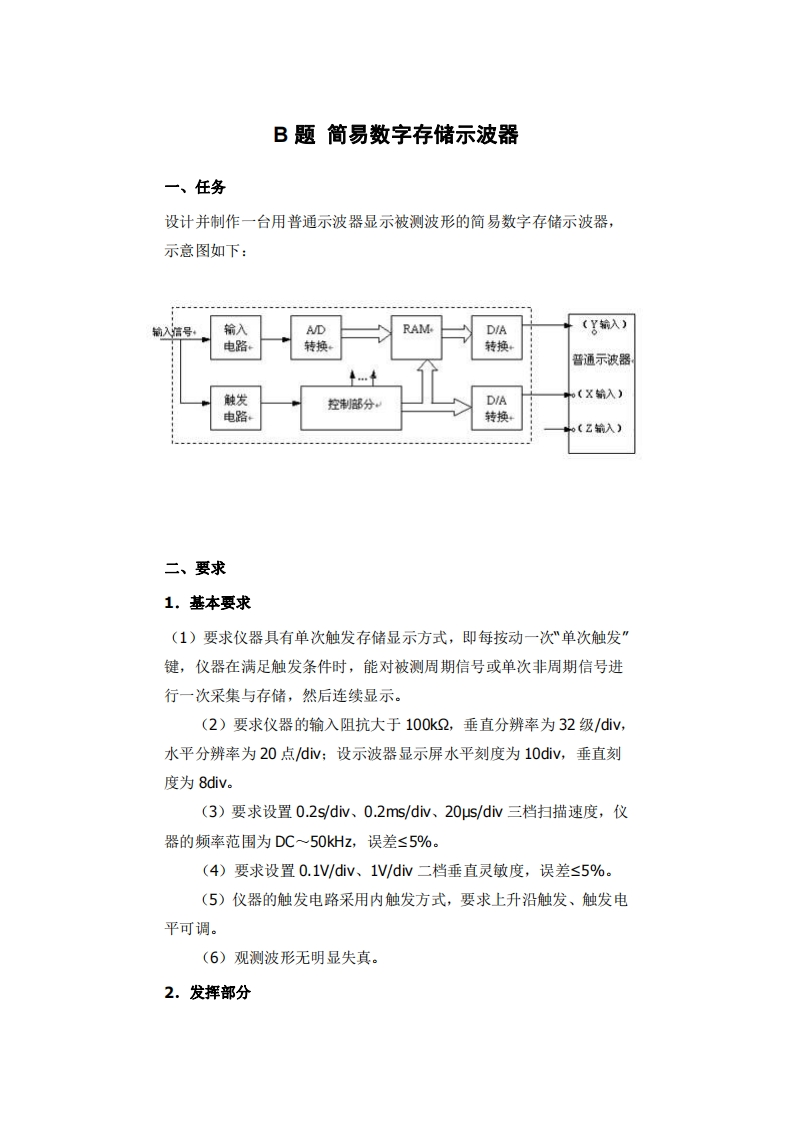

B题简易数字存储示波器一、任务设计并制作一台用普通示波器显示被测波形的简易数字存储示波器，示意图如下：输入信号输入ADRAMD/A（g输入)电路转换转换普通示波器…f触发控制部分：D/A(X输入)电路转换(z输入)二、要求1,基本要求(1)要求仪器具有单次触发存储显示方式，即每按动一次"单次触发键，仪器在满足触发条件时，能对被测周期信号或单次非周期信号进行一次采集与存储，然后连续显示。(2)要求仪器的输入阻抗大于100k2,垂直分辨率为32级/div,水平分辨率为20点/dv:设示波器显示屏水平刻度为10div,垂直刻度为8div。(3)要求设置0.2s/dv、0.2ms/div、20μs/div三档扫描速度，仪器的频率范围为DC一50kHz,误差≤5%。(4)要求设置0.1V/div、1V/dw二档垂直灵敏度，误差≤5%。(5)仪器的触发电路采用内触发方式，要求上升沿触发、触发电平可调。(6)观测波形无明显失真。2.发挥部分
