全国大学生电子设计比赛试题_三相AC-DC变换电路

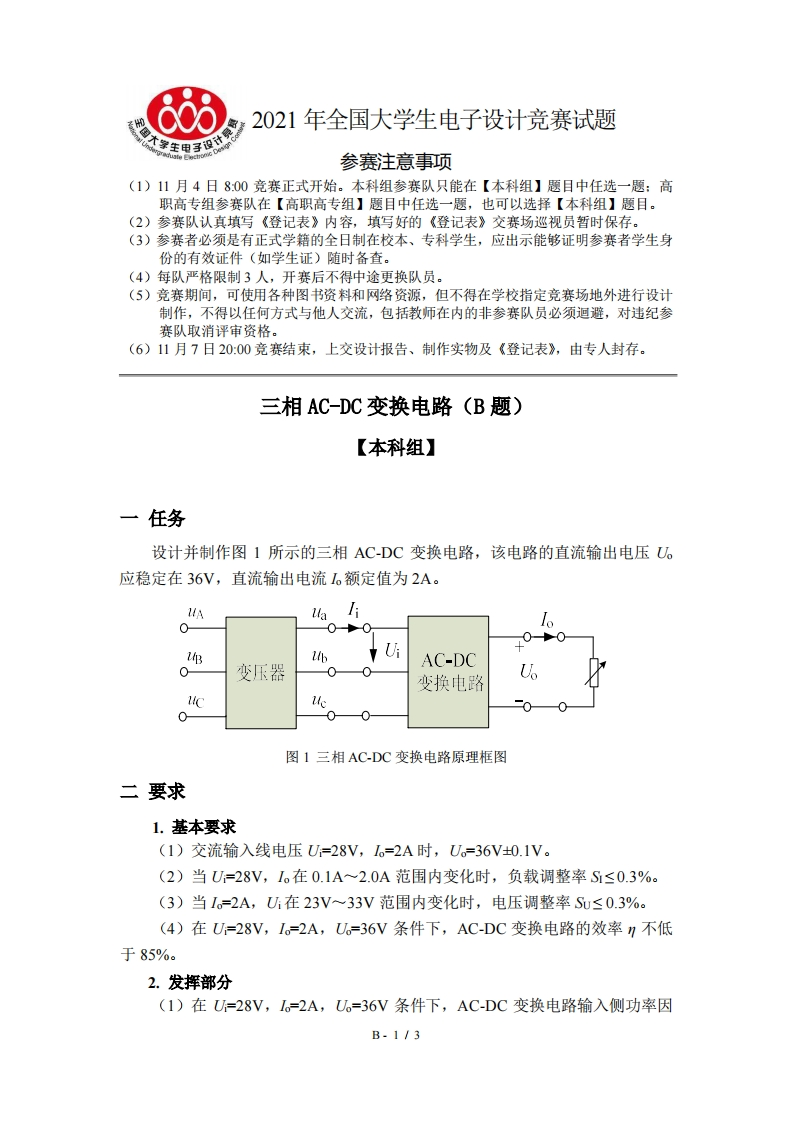

2021年全国大学生电子设计竞赛试题参赛注意事项(1)11月4日800竞赛正式开始。本科组参赛队只能在【本科组】题目中任选一题：高职高专组参赛队在【高职高专组】题目中任选一题，也可以选择【本科组】题目。(2)参赛队认真填写《登记表》内容，填写好的《登记表》交赛场巡视员暂时保存。(3)参赛者必须是有正式学籍的全日制在校本、专科学生，应出示能够证明参赛者学生身份的有效证件（如学生证）随时备查。(4)每队严格限制3人，开赛后不得中途更换队员。(5)竞赛期间，可使用各种图书资料和网络资源，但不得在学校指定竞赛场地外进行设计制作，不得以任何方式与他人交流，包括教师在内的非参赛队员必须迴避，对违纪参赛队取消评审资格。(6)11月7日20：00竞赛结束，上交设计报告、制作实物及《登记表》，由专人封存。三相AC-DC变换电路(B题)【本科组】一任务设计并制作图1所示的三相AC-DC变换电路，该电路的直流输出电压U%应稳定在36V,直流输出电流1。额定值为2A。14AaQ001电16UAC-DO0变压器0变换电路6C00图1三相ACDC变换电路原理框图二要求1.基本要求(1)交流输入线电压U=28V,1=2A时，U=36V0.1V。(2)当U=28V,1。在0.1A~2.0A范围内变化时，负载调整率≤0.3%。(3)当I。=2A,U在23V~33V范围内变化时，电压调整率Su≤0.3%。(4)在U=28V,I。=2A,U。=36V条件下，AC-DC变换电路的效率n不低于85%。2.发挥部分(1)在U=28V,I。=2A,U。=36V条件下，AC-DC变换电路输入侧功率因B-1/3
