全国大学生电子设计比赛试题_三相正弦波变频电源

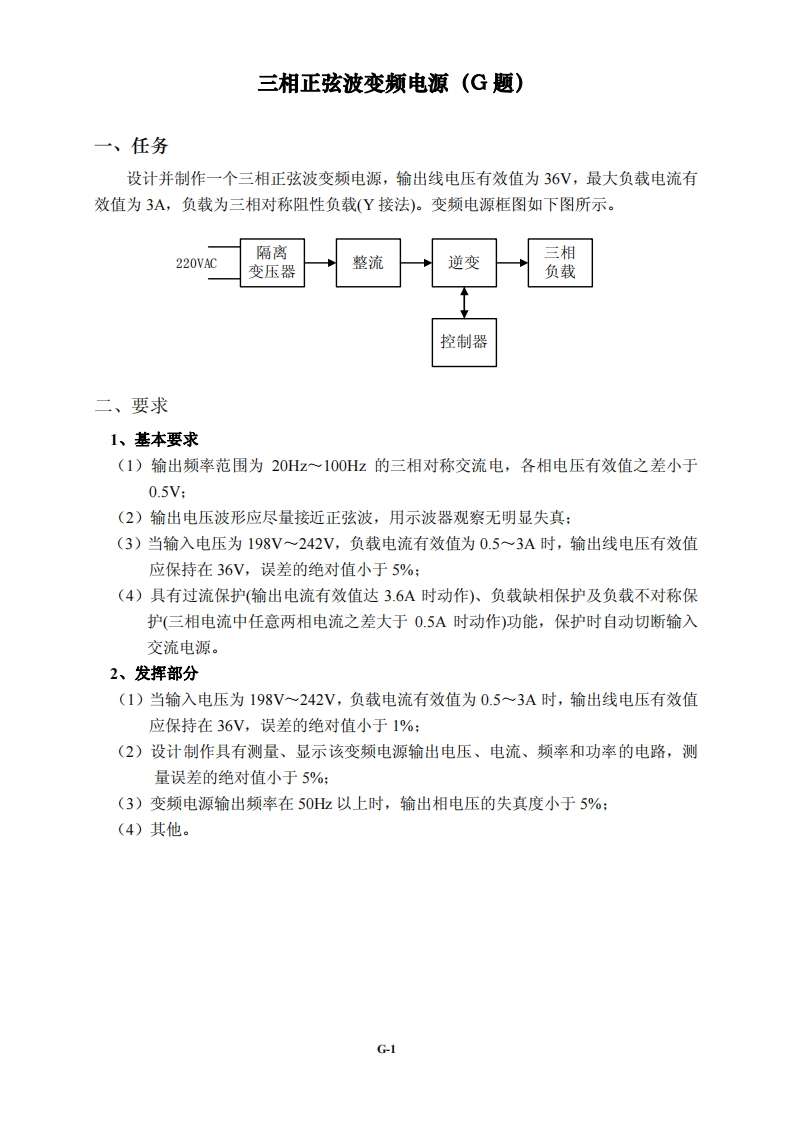

三相正弦波变频电源(G题)一、任务设计并制作一个三相正弦波变频电源，输出线电压有效值为36V,最大负载电流有效值为3A,负载为三相对称阻性负载(Y接法)。变频电源框图如下图所示。隔离三相220VAC变压器整流逆变负载控制器二、要求1、基本要求(1)输出频率范围为20Hz~100Hz的三相对称交流电，各相电压有效值之差小于0.5V:(2)输出电压波形应尽量接近正弦波，用示波器观察无明显失真：(3)当输入电压为198V~242V,负载电流有效值为0.5~3A时，输出线电压有效值应保持在36V,误差的绝对值小于5%：(4)具有过流保护（输出电流有效值达3.6A时动作）、负载缺相保护及负载不对称保护（三相电流中任意两相电流之差大于0.5A时动作）功能，保护时自动切断输入交流电源。2、发挥部分(1)当输入电压为198V~242V,负载电流有效值为0.5~3A时，输出线电压有效值应保持在36V,误差的绝对值小于1%：(2)设计制作具有测量、显示该变频电源输出电压、电流、频率和功率的电路，测量误差的绝对值小于5%：(3)变频电源输出频率在50Hz以上时，输出相电压的失真度小于5%：(4)其他。G-1
