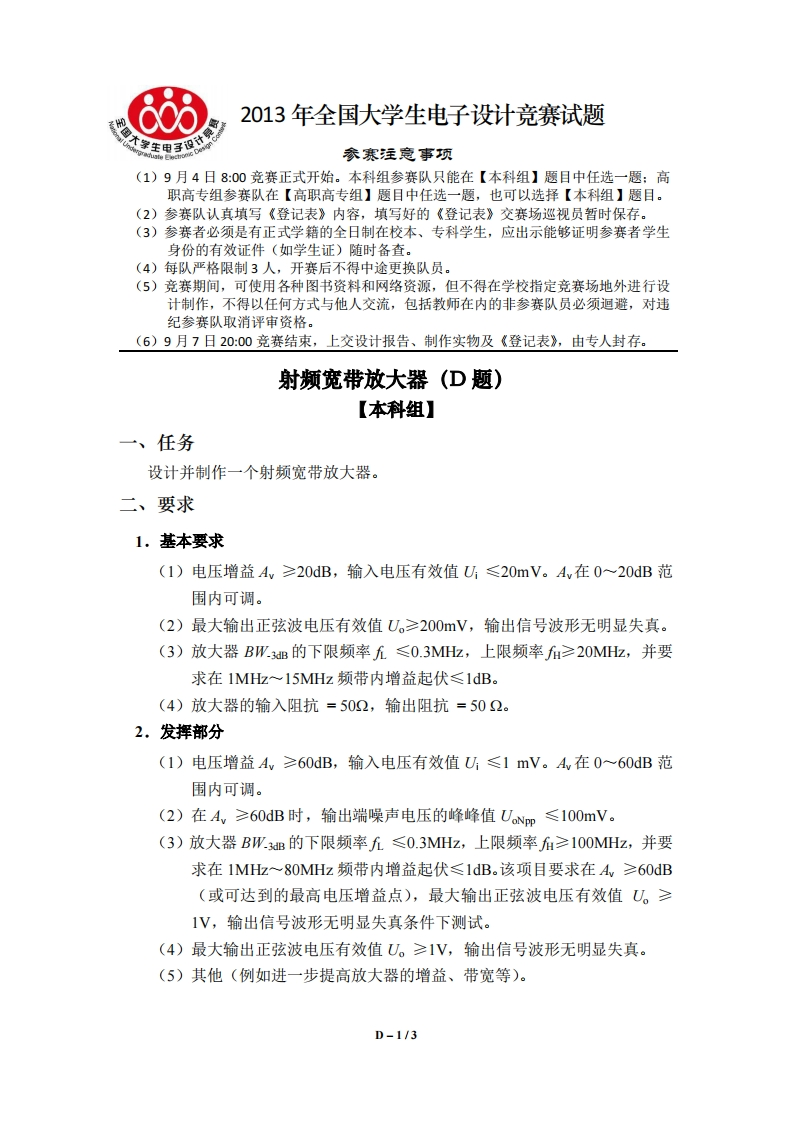

全国大学生电子设计比赛试题_射频宽带放大器

8国2013年全国大学生电子设计竞赛试题参寒注意事项(1)9月4日8：00竞赛正式开始。本科组参赛队只能在【本科组】题目中任选一题：高职高专组参赛队在【高职高专组】题目中任选一题，也可以选择【本科组】题目。(2)参赛队认真填写《登记表》内容，填写好的《登记表》交赛场巡视员暂时保存。(3)参赛者必须是有正式学籍的全日制在校本、专科学生，应出示能够证明参赛者学生身份的有效证件（如学生证）随时备查。(4)每队严格限制3人，开赛后不得中途更换队员。(5)竞赛期间，可使用各种图书资料和网络资源，但不得在学校指定竞赛场地外进行设计制作，不得以任何方式与他人交流，包括教师在内的非参赛队员必须迴避，对违纪参赛队取消评审资格。(6)9月7日20：00竞赛结束，上交设计报告、制作实物及《登记表》，由专人封存。射频宽带放大器(D题)【本科组】一、任务设计并制作一个射频宽带放大器。二、要求1,基本要求(1)电压增益Av≥20dB,输入电压有效值U≤20mV。Av在0~20dB范围内可调。(2)最大输出正弦波电压有效值U。≥200mV,输出信号波形无明显失真。(3)放大器BW.3B的下限频率无≤0.3MH2,上限频率f≥20Mz,并要求在1MHz15MHz频带内增益起伏≤1dB。(4)放大器的输入阻抗=502，输出阻抗=502。2,发挥部分(1)电压增益Av≥60dB,输入电压有效值U≤1mV。Av在0~60dB范围内可调。(2)在A,≥60dB时，输出端噪声电压的峰峰值UNm≤100mV。(3)放大器BW3B的下限频率无≤0.3MHz,上限频率后≥10OMHz,并要求在1MHz~80MHz频带内增益起伏≤1dB。该项目要求在A≥60dB(或可达到的最高电压增益点)，最大输出正弦波电压有效值U。≥1V,输出信号波形无明显失真条件下测试。(4)最大输出正弦波电压有效值U。≥1V,输出信号波形无明显失真。(5)其他（例如进一步提高放大器的增益、带宽等）。D-1/3
