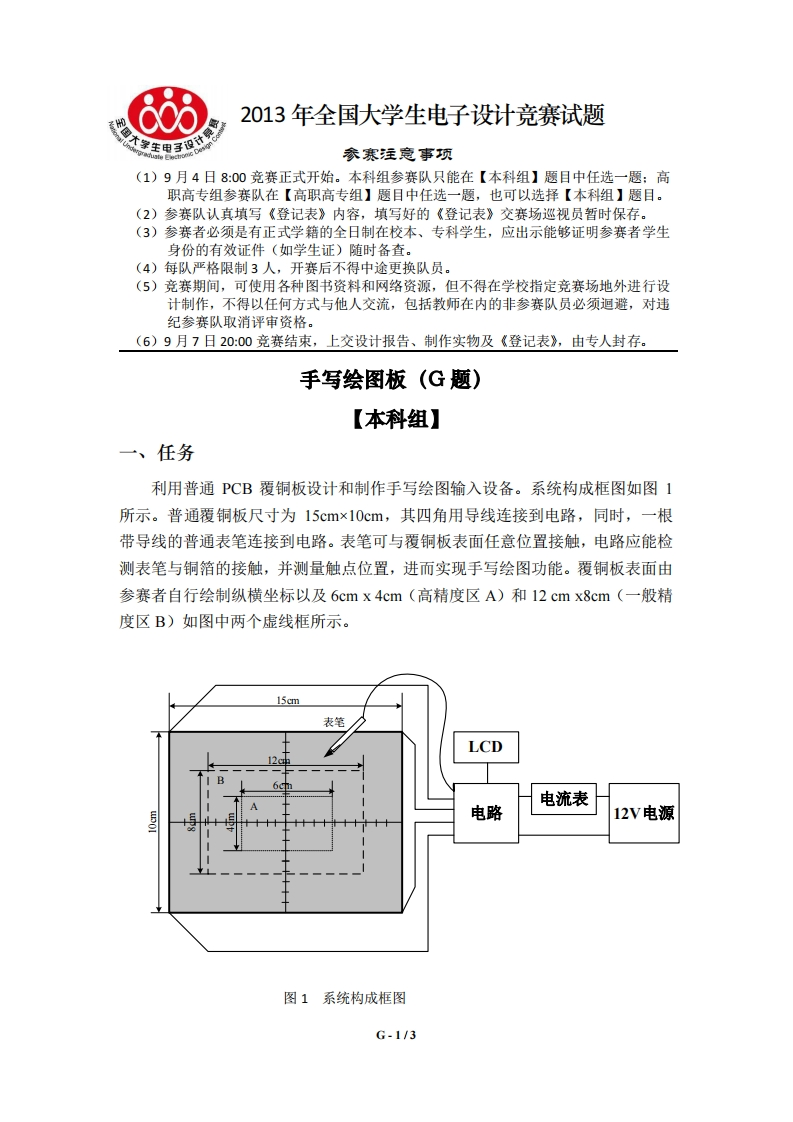

6682013年全国大学生电子设计竞赛试题大家车田子参寒注意事项(1)9月4日8：00竞赛正式开始。本科组参赛队只能在【本科组】题目中任选一题：高职高专组参赛队在【高职高专组】题目中任选一题，也可以选择【本科组】题目。(2)参赛队认真填写《登记表》内容，填写好的《登记表》交赛场巡视员暂时保存。(3)参赛者必须是有正式学籍的全日制在校本、专科学生，应出示能够证明参赛者学生身份的有效证件（如学生证）随时备查。(4)每队严格限制3人，开赛后不得中途更换队员。(5)竞赛期间，可使用各种图书资料和网络资源，但不得在学校指定竞赛场地外进行设计制作，不得以任何方式与他人交流，包括教师在内的非参赛队员必须迴避，对违纪参赛队取消评审资格。(6)9月7日20：00竞赛结束，上交设计报告、制作实物及《登记表》，由专人封存。手写绘图板(G题)【本科组】一、任务利用普通PCB覆铜板设计和制作手写绘图输入设备。系统构成框图如图1所示。普通覆铜板尺寸为15cm×10cm,其四角用导线连接到电路，同时，一根带导线的普通表笔连接到电路。表笔可与覆铜板表面任意位置接触，电路应能检测表笔与铜箔的接触，并测量触点位置，进而实现手写绘图功能。覆铜板表面由参赛者自行绘制纵横坐标以及6cmx4cm(高精度区A)和12cmx8cm(一般精度区B)如图中两个虚线框所示。15cm表笔LCD电流表二电路12V电源图1系统构成框图G-113
