全国大学生电子设计比赛试题_数据采集与传输系统

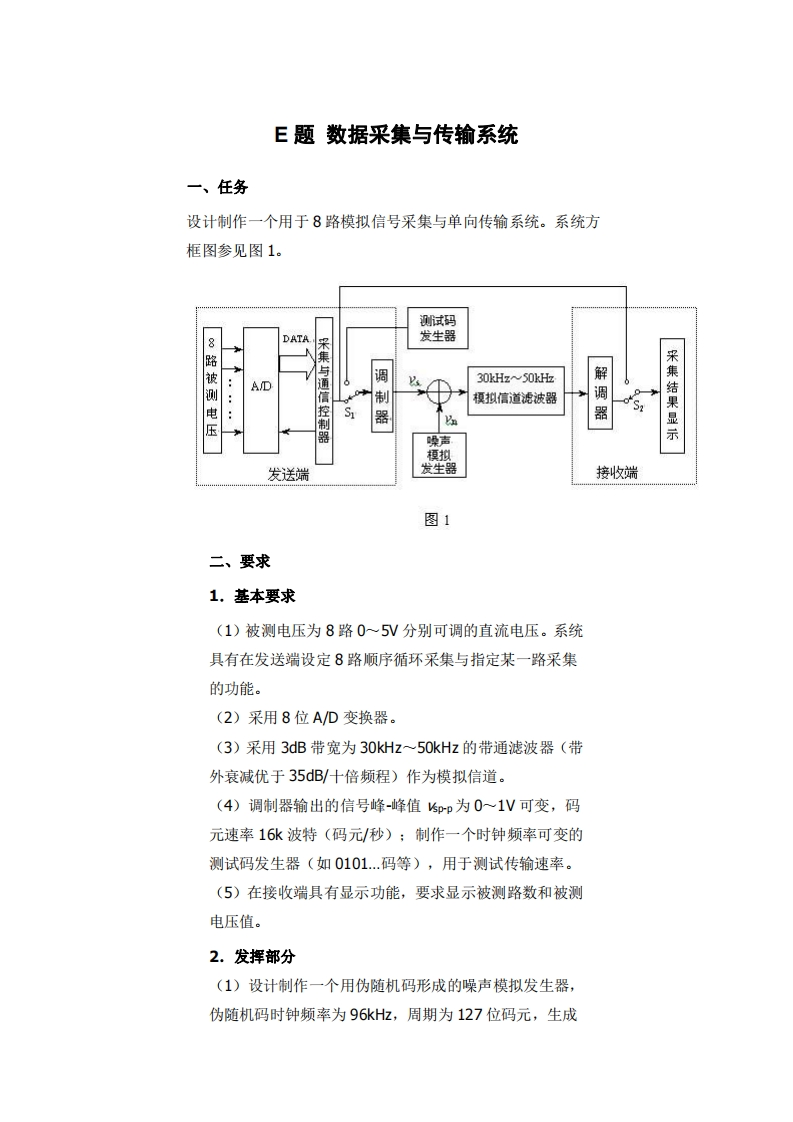

E题数据采集与传输系统一、任务设计制作一个用于8路模拟信号采集与单向传输系统。系统方框图参见图1。测试码DATA发生器8路被测电压采集与通调30kHz~50kHz解AD·…模拟信道滤波器控制器器采集结果显示发送端发生器接收端图1二、要求1.基本要求(1)被测电压为8路0~5V分别可调的直流电压。系统具有在发送端设定8路顺序循环采集与指定某一路采集的功能。(2)采用8位A/D变换器。(3)采用3dB带宽为30kHz~50kHz的带通滤波器（带外衰减优于35dB/十倍频程)作为模拟信道。(4)调制器输出的信号峰-峰值spp为0~1V可变，码元速率16k波特（码元/秒）；制作一个时钟频率可变的测试码发生器（如0101.…码等），用于测试传输速率。(5)在接收端具有显示功能，要求显示被测路数和被测电压值。2.发挥部分(1)设计制作一个用伪随机码形成的噪声模拟发生器，伪随机码时钟频率为96kHz,周期为127位码元，生成
