全国大学生电子设计比赛试题_数字幅频均衡功率放大器

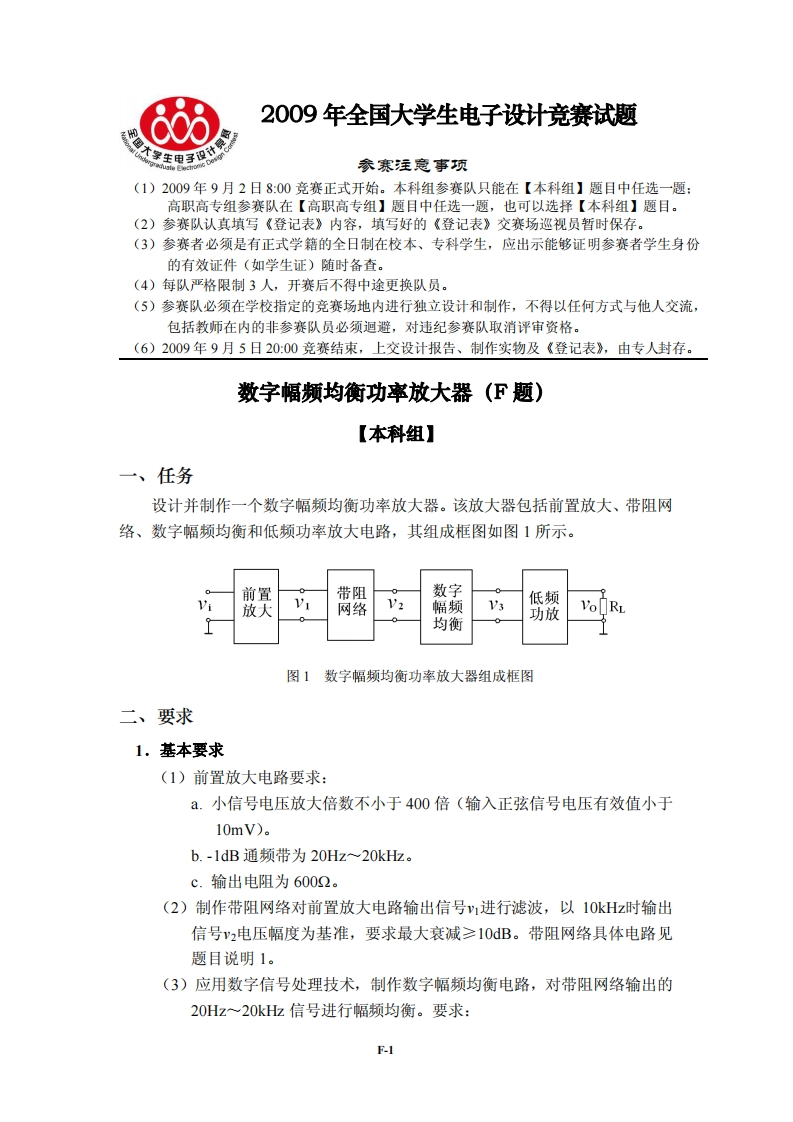

2009年全国大学生电子设计竞赛试题甲子9的参赛注意事须(1)2009年9月2日8：00竞赛正式开始。本科组参赛队只能在【本科组】题目中任选一题：高职高专组参赛队在【高职高专组】题目中任选一题，也可以选择【本科组】题目。(2)参赛队认真填写《登记表》内容，填写好的《登记表》交赛场巡视员暂时保存。(3)参赛者必须是有正式学籍的全日制在校本、专科学生，应出示能够证明参赛者学生身份的有效证件（如学生证）随时备查。(4)每队严格限制3人，开赛后不得中途更换队员。(5)参赛队必须在学校指定的竞赛场地内进行独立设计和制作，不得以任何方式与他人交流，包括教师在内的非参赛队员必须迴避，对违纪参赛队取消评审资格。(6)2009年9月5日20：00竞赛结束，上交设计报告、制作实物及《登记表》，由专人封存。数字幅频均衡功率放大器(F题)【本科组】一、任务设计并制作一个数字幅频均衡功率放大器。该放大器包括前置放大、带阻网络、数字幅频均衡和低频功率放大电路，其组成框图如图1所示。前置带阻数字Vi放大VI网络V2幅频1V3低频功放均衡图1数字幅频均衡功率放大器组成框图二、要求1.基本要求(1)前置放大电路要求：a.小信号电压放大倍数不小于400倍（输入正弦信号电压有效值小于10mV)。b.-1dB通频带为20Hz~20kHz。c.输出电阻为6002。(2)制作带阻网络对前置放大电路输出信号1进行滤波，以10kHz时输出信号v2电压幅度为基准，要求最大衰减≥10B。带阻网络具体电路见题目说明1。(3)应用数字信号处理技术，制作数字幅频均衡电路，对带阻网络输出的20Hz~20kHz信号进行幅频均衡。要求：F-1
