全国大学生电子设计比赛试题_数控直流电流源

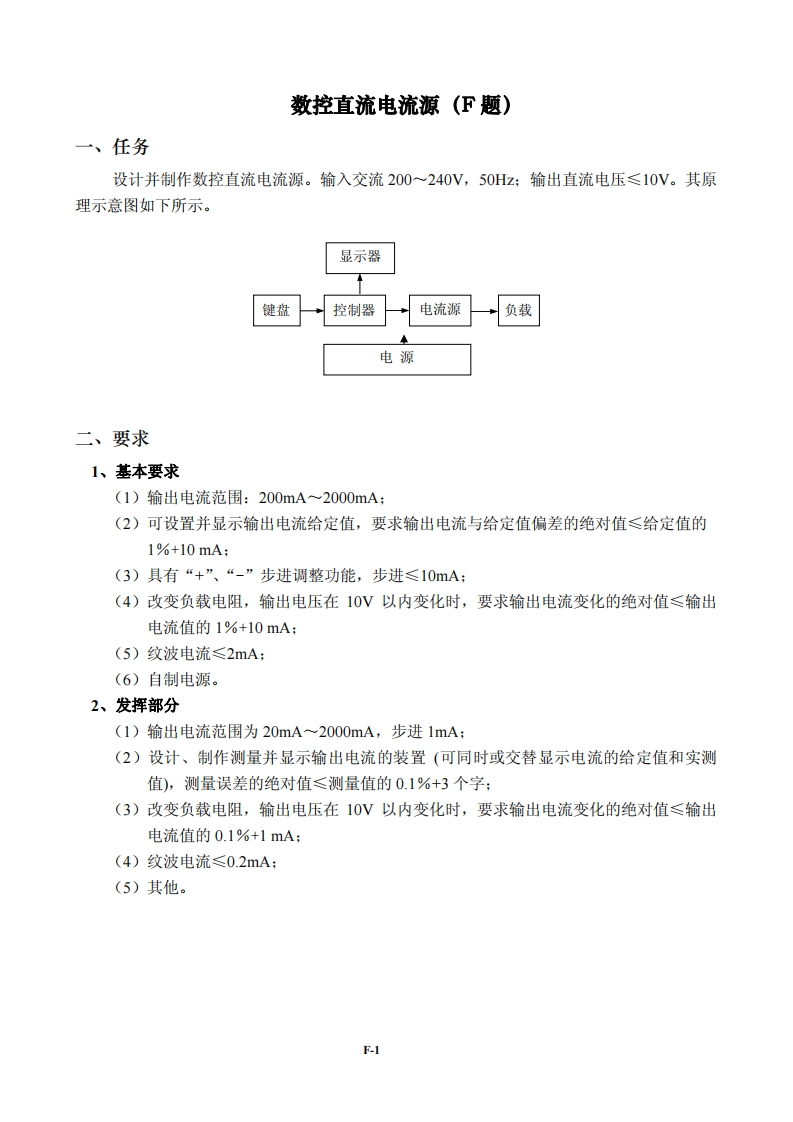

数控直流电流源(F题)一、任务设计并制作数控直流电流源。输入交流200~240V,50Hz:输出直流电压≤10V。其原理示意图如下所示。显示器键盘控制器电流源负载电源二、要求1、基本要求(1)输出电流范围：200mA~2000mA:(2)可设置并显示输出电流给定值，要求输出电流与给定值偏差的绝对值≤给定值的1%+10mA;(3)具有“+”、“-”步进调整功能，步进≤10mA:(4)改变负载电阻，输出电压在10V以内变化时，要求输出电流变化的绝对值≤输出电流值的1%+10mA;(5)纹波电流≤2mA:(6)自制电源。2、发挥部分(1)输出电流范围为20mA~2000mA,步进1mA:(2)设计、制作测量并显示输出电流的装置（可同时或交替显示电流的给定值和实测值)，测量误差的绝对值≤测量值的0.1%+3个字：(3)改变负载电阻，输出电压在10V以内变化时，要求输出电流变化的绝对值≤输出电流值的0.1%+1mA:(4)纹波电流≤0.2mA:(5)其他。F-1
