全国大学生电子设计比赛试题_数字-模拟信号混合传输收发机

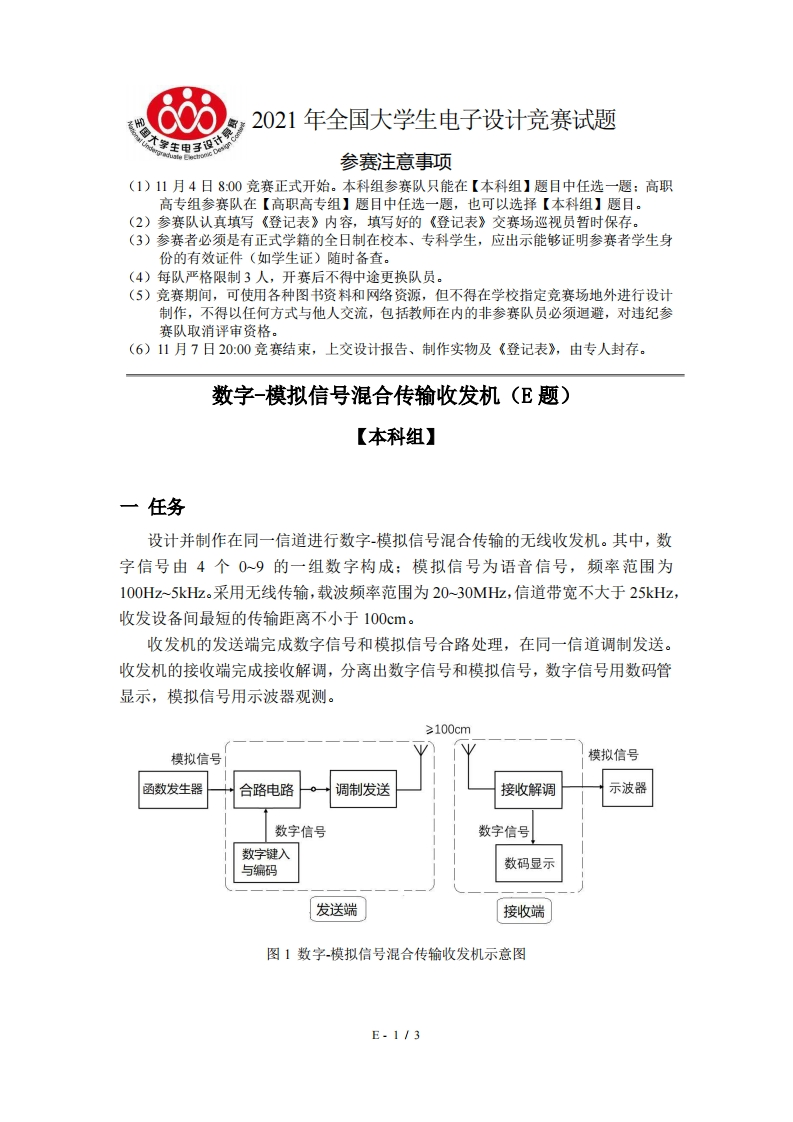

6682021年全国大学生电子设计竞赛试题参赛注意事项(1)11月4日800竞赛正式开始。本科组参赛队只能在【本科组】题目中任选一题：高职高专组参赛队在【高职高专组】题目中任选一题，也可以选择【本科组】题目。(2)参赛队认真填写《登记表》内容，填写好的《登记表》交赛场巡视员暂时保存。(3)参赛者必须是有正式学籍的全日制在校本、专科学生，应出示能够证明参赛者学生身份的有效证件（如学生证）随时备查。(4)每队严格限制3人，开赛后不得中途更换队员。(5)竞赛期间，可使用各种图书资料和网络资源，但不得在学校指定竞赛场地外进行设计制作，不得以任何方式与他人交流，包括教师在内的非参赛队员必须迴避，对违纪参赛队取消评审资格。(6)11月7日20：00竞赛结束，上交设计报告、制作实物及《登记表》，由专人封存。数字-模拟信号混合传输收发机(E题)【本科组】一任务设计并制作在同一信道进行数字模拟信号混合传输的无线收发机。其中，数字信号由4个0~9的一组数字构成：模拟信号为语音信号，频率范围为100Hz~5kHz。采用无线传输，载波频率范围为20-30MHz,信道带宽不大于25kHz,收发设备间最短的传输距离不小于100cm。收发机的发送端完成数字信号和模拟信号合路处理，在同一信道调制发送。收发机的接收端完成接收解调，分离出数字信号和模拟信号，数字信号用数码管显示，模拟信号用示波器观测。≥100cm模拟信号模拟信号函数发生器合路电路调制发送接收解调示波器数字信号数字信号数字键入与编码数码显示发送端接收端图1数字模拟信号混合传输收发机示意图E-1/3
