全国大学生电子设计比赛试题_数字频率计

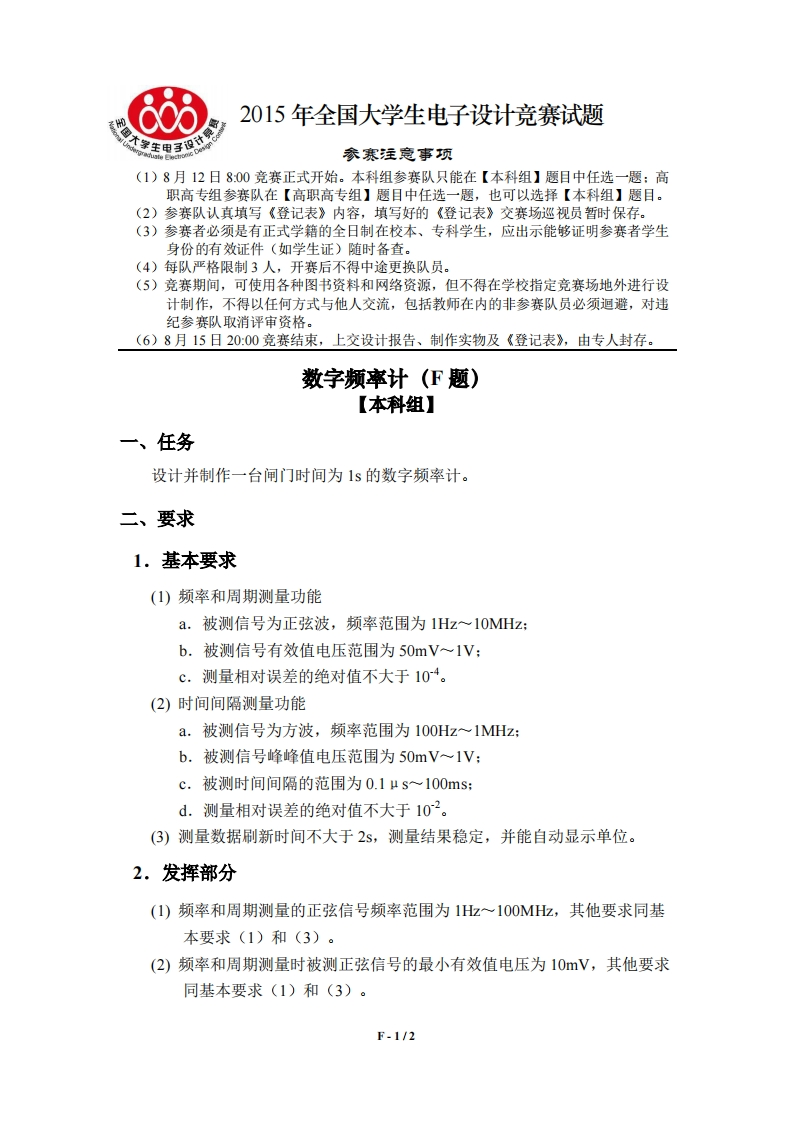

6682015年全国大学生电子设计竞赛试题参寒注意事项(1)8月12日8：00竞赛正式开始。本科组参赛队只能在【本科组】题目中任选一题：高职高专组参赛队在【高职高专组】题目中任选一题，也可以选择【本科组】题目。(2)参赛队认真填写《登记表》内容，填写好的《登记表》交赛场巡视员暂时保存。(3)参赛者必须是有正式学籍的全日制在校本、专科学生，应出示能够证明参赛者学生身份的有效证件（如学生证）随时备查。(4)每队严格限制3人，开赛后不得中途更换队员。(5)竞赛期间，可使用各种图书资料和网络资源，但不得在学校指定竞赛场地外进行设计制作，不得以任何方式与他人交流，包括教师在内的非参赛队员必须迴避，对违纪参赛队取消评审资格。(6)8月15日20：00竞赛结束，上交设计报告、制作实物及《登记表》，由专人封存。数字频率计(F题)【本科组】一、任务设计并制作一台闸门时间为1s的数字频率计。二、要求1.基本要求(1)频率和周期测量功能a.被测信号为正弦波，频率范围为1Hz~l0MHz:b.被测信号有效值电压范围为50mV~1V:c.测量相对误差的绝对值不大于104。(2)时间间隔测量功能a.被测信号为方波，频率范围为100Hz~1MHz:b.被测信号峰峰值电压范围为50mV~1V:c.被测时间间隔的范围为0.1μs~100ms:d.测量相对误差的绝对值不大于102。(3)测量数据刷新时间不大于2s,测量结果稳定，并能自动显示单位。2.发挥部分(1)频率和周期测量的正弦信号频率范围为1Hz~100MHz,其他要求同基本要求(1)和(3)。(2)频率和周期测量时被测正弦信号的最小有效值电压为10mV,其他要求同基本要求(1)和(3)。F-1/2
