全国大学生电子设计比赛试题_数字式工频有效值多用表

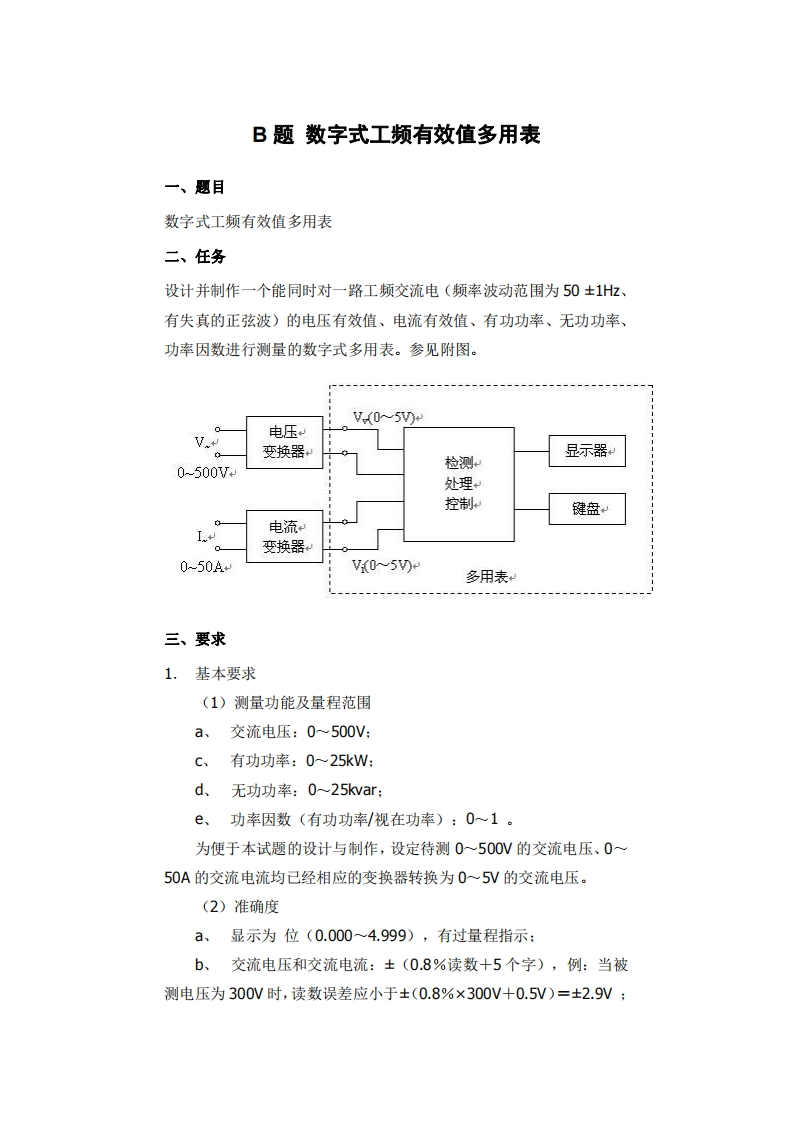

B题数字式工频有效值多用表一、题目数字式工频有效值多用表二、任务设计并制作一个能同时对一路工频交流电（频率波动范围为50±1H、有失真的正弦波)的电压有效值、电流有效值、有功功率、无功功率、功率因数进行测量的数字式多用表。参见附图。Vx(05Ve电压V变换器显示器检测0-500W处理控制键盘+I电流+Q变换器0-50AVK05)多用表三、要求1.基本要求(1)测量功能及量程范围a、交流电压：0~500V:C、有功功率：0~25kW:d、无功功率：0~25kvar:e、功率因数（有功功率/视在功率）：0~1。为便于本试题的设计与制作，设定待测0~500V的交流电压、0一50A的交流电流均已经相应的变换器转换为0~5V的交流电压。(2)准确度a、显示为位(0.000~4.999)，有过量程指示：b、交流电压和交流电流：±(0.8%读数+5个字)，例：当被测电压为300V时，读数误差应小于±(0.8%×300V+0.5V)=±2.9V:
