全国大学生电子设计比赛试题_数字示波器

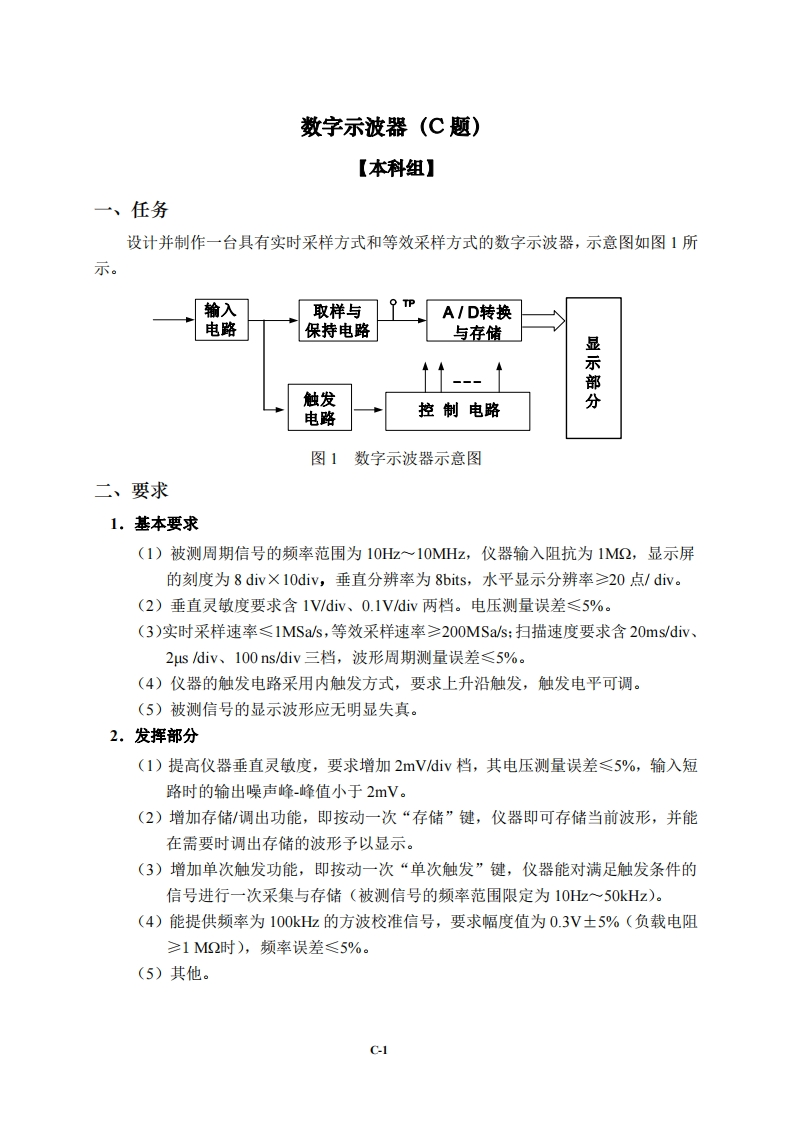

数字示波器(C题)【本科组】一、任务设计并制作一台具有实时采样方式和等效采样方式的数字示波器，示意图如图1所示。输入取样与A/D转换电路保持电路与存储tt--1触发显示部分电路控制电路图1数字示波器示意图二、要求1.基本要求(1)被测周期信号的频率范围为10Hz~10MHz,仪器输入阻抗为1M2,显示屏的刻度为8div×10div,垂直分辨率为8bits,水平显示分辨率≥20点/div。(2)垂直灵敏度要求含1V/div、0.1Vdiv两档。电压测量误差≤5%。(3)实时采样速率≤1MSa/s,等效采样速率≥200MSa/s:扫描速度要求含20ms/div、2μsdiv、100ns/div三档，波形周期测量误差≤5%。(4)仪器的触发电路采用内触发方式，要求上升沿触发，触发电平可调。(5)被测信号的显示波形应无明显失真。2。发挥部分(1)提高仪器垂直灵敏度，要求增加2 mV/div档，其电压测量误差≤5%，输入短路时的输出噪声峰-峰值小于2mV。(2)增加存储/调出功能，即按动一次“存储”键，仪器即可存储当前波形，并能在需要时调出存储的波形予以显示。(3)增加单次触发功能，即按动一次“单次触发”键，仪器能对满足触发条件的信号进行一次采集与存储（被测信号的频率范围限定为10Hz~50kHz)。(4)能提供频率为100kHz的方波校准信号，要求幅度值为0.3V±5%（负载电阻≥1M2时)，频率误差≤5%。(5)其他。C-1
