全国大学生电子设计比赛试题_无线识别装置

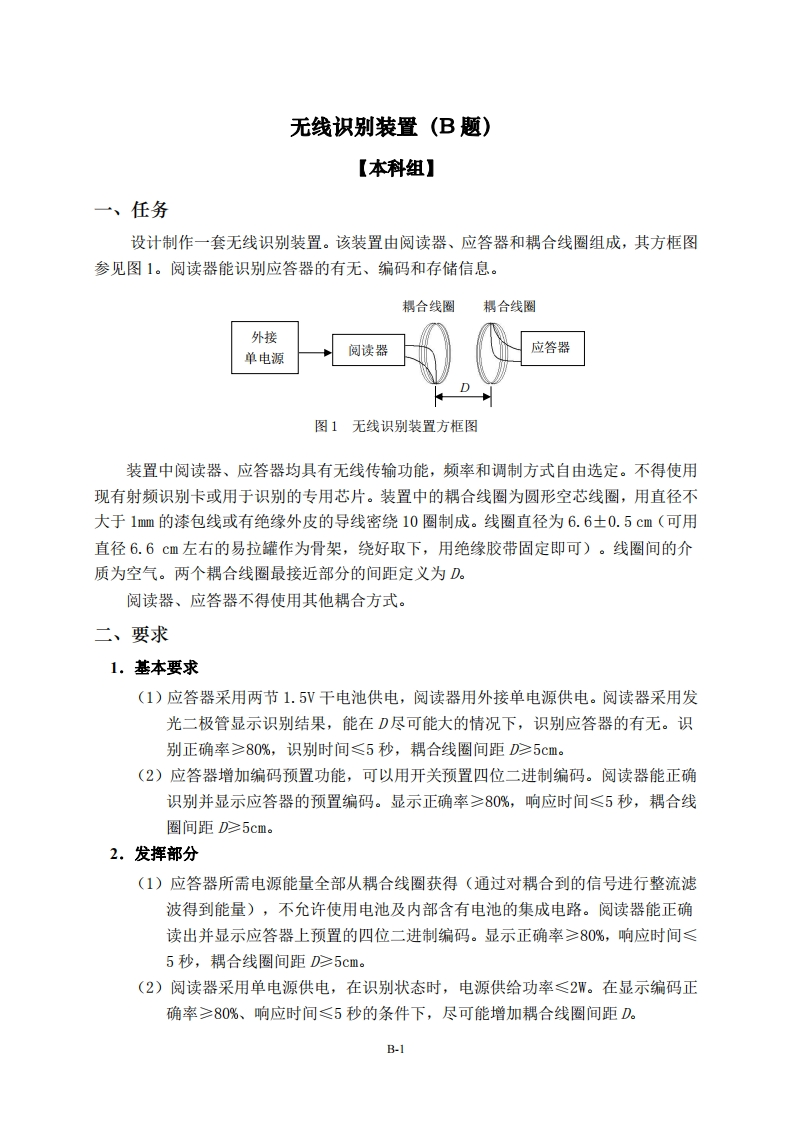

无线识别装置(B题)【本科组】一、任务设计制作一套无线识别装置。该装置由阅读器、应答器和耦合线圈组成，其方框图参见图1。阅读器能识别应答器的有无、编码和存储信息。耦合线圈耦合线圈外接应答器单电源阅读器图1无线识别装置方框图装置中阅读器、应答器均具有无线传输功能，频率和调制方式自由选定。不得使用现有射频识别卡或用于识别的专用芯片。装置中的耦合线圈为圆形空芯线圈，用直径不大于1mm的漆包线或有绝缘外皮的导线密绕10圈制成。线圈直径为6.6士0.5cm(可用直径6.6cm左右的易拉罐作为骨架，绕好取下，用绝缘胶带固定即可)。线圈间的介质为空气。两个耦合线圈最接近部分的间距定义为D。阅读器、应答器不得使用其他耦合方式。二、要求1.基本要求(1)应答器采用两节1.5V干电池供电，阅读器用外接单电源供电。阅读器采用发光二极管显示识别结果，能在D尽可能大的情况下，识别应答器的有无。识别正确率≥80%，识别时间≤5秒，耦合线圈间距D≥5cm。(2)应答器增加编码预置功能，可以用开关预置四位二进制编码。阅读器能正确识别并显示应答器的预置编码。显示正确率≥80%，响应时间≤5秒，耦合线圈间距D≥5cm。2.发挥部分(1)应答器所需电源能量全部从耦合线圈获得（通过对耦合到的信号进行整流滤波得到能量)，不允许使用电池及内部含有电池的集成电路。阅读器能正确读出并显示应答器上预置的四位二进制编码。显示正确率≥80%，响应时间≤5秒，耦合线圈间距D≥5cm。(2)阅读器采用单电源供电，在识别状态时，电源供给功率≤2W。在显示编码正确率≥80%、响应时间≤5秒的条件下，尽可能增加耦合线圈间距D。B-1
