全国大学生电子设计比赛试题_线路负载及故障检测装置

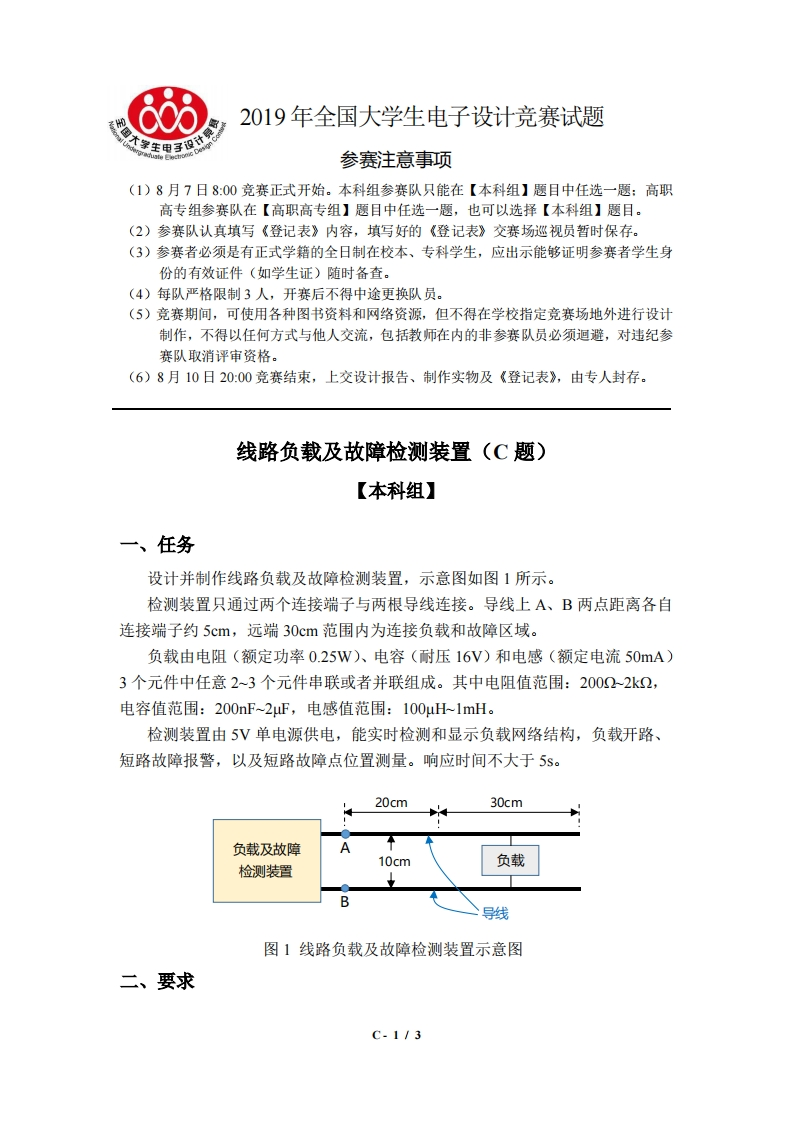

62019年全国大学生电子设计竞赛试题到大家主田子受、参赛注意事项(1)8月7日8：00竞赛正式开始。本科组参赛队只能在【本科组】题目中任选一题：高职高专组参赛队在【高职高专组】题目中任选一题，也可以选择【本科组】题目。(2)参赛队认真填写《登记表》内容，填写好的《登记表》交赛场巡视员暂时保存。(3)参赛者必须是有正式学籍的全日制在校本、专科学生，应出示能够证明参赛者学生身份的有效证件（如学生证）随时备查。(4)每队严格限制3人，开赛后不得中途更换队员。(5)竞赛期间，可使用各种图书资料和网络资源，但不得在学校指定竞赛场地外进行设计制作，不得以任何方式与他人交流，包括教师在内的非参赛队员必须迴避，对违纪参赛队取消评审资格。(6)8月10日20：00竞赛结束，上交设计报告、制作实物及《登记表》，由专人封存。线路负载及故障检测装置(C题)【本科组】一、任务设计并制作线路负载及故障检测装置，示意图如图1所示。检测装置只通过两个连接端子与两根导线连接。导线上A、B两点距离各自连接端子约5cm,远端30cm范围内为连接负载和故障区域。负载由电阻（额定功率0.25W)、电容（耐压16V)和电感（额定电流50mA)3个元件中任意2~3个元件串联或者并联组成。其中电阻值范围：20022k2,电容值范围：200nF~2μF,电感值范围：100uH1mH。检测装置由5V单电源供电，能实时检测和显示负载网络结构，负载开路、短路故障报警，以及短路故障点位置测量。响应时间不大于5s。20cm30cm负载及故障10cm负载检测装置B导线图1线路负载及故障检测装置示意图二、要求C-1/3
