全国大学生电子设计比赛试题_信号调制方式识别与参数估计装置

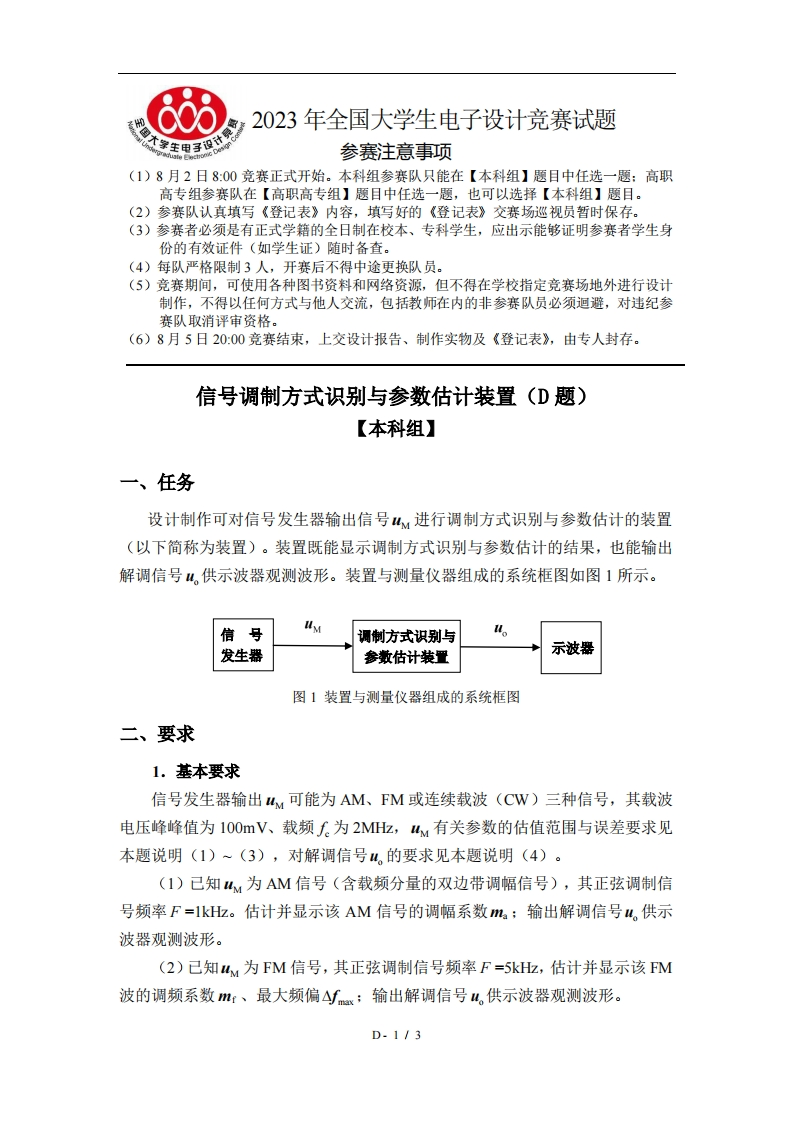

6682023年全国大学生电子设计竞赛试题参赛注意事项(1)8月2日8：00竞赛正式开始。本科组参赛队只能在【本科组】题目中任选一题：高职高专组参赛队在【高职高专组】题目中任选一题，也可以选择【本科组】题目。(2)参赛队认真填写《登记表》内容，填写好的《登记表》交赛场巡视员暂时保存。(3)参赛者必须是有正式学籍的全日制在校本、专科学生，应出示能够证明参赛者学生身份的有效证件（如学生证）随时备查。(4)每队严格限制3人，开赛后不得中途更换队员。(5)竞赛期间，可使用各种图书资料和网络资源，但不得在学校指定竞赛场地外进行设计制作，不得以任何方式与他人交流，包括教师在内的非参赛队员必须迴避，对违纪参赛队取消评审资格。(6)8月5日20：00竞赛结束，上交设计报告、制作实物及《登记表》，由专人封存。信号调制方式识别与参数估计装置(D题)【本科组】一、任务设计制作可对信号发生器输出信号进行调制方式识别与参数估计的装置(以下简称为装置)。装置既能显示调制方式识别与参数估计的结果，也能输出解调信号W。供示波器观测波形。装置与测量仪器组成的系统框图如图1所示。信号调制方式识别与发生器参数估计装置示波器图1装置与测量仪器组成的系统框图二、要求1.基本要求信号发生器输出W可能为AM、FM或连续载波(CW)三种信号，其载波电压峰峰值为100mV、载频人为2Mz,w有关参数的估值范围与误差要求见本题说明(1)~(3)，对解调信号4，的要求见本题说明(4)。(1)已知4M为AM信号（含载频分量的双边带调幅信号），其正弦调制信号频率F=1kHz。估计并显示该AM信号的调幅系数m:输出解调信号W供示波器观测波形。(2)已知4为FM信号，其正弦调制信号频率F=5kHz,估计并显示该FM波的调频系数mr、最大频偏△∫x:输出解调信号W,供示波器观测波形。D.1/3
