全国大学生电子设计比赛试题_液体点滴速度监控装置

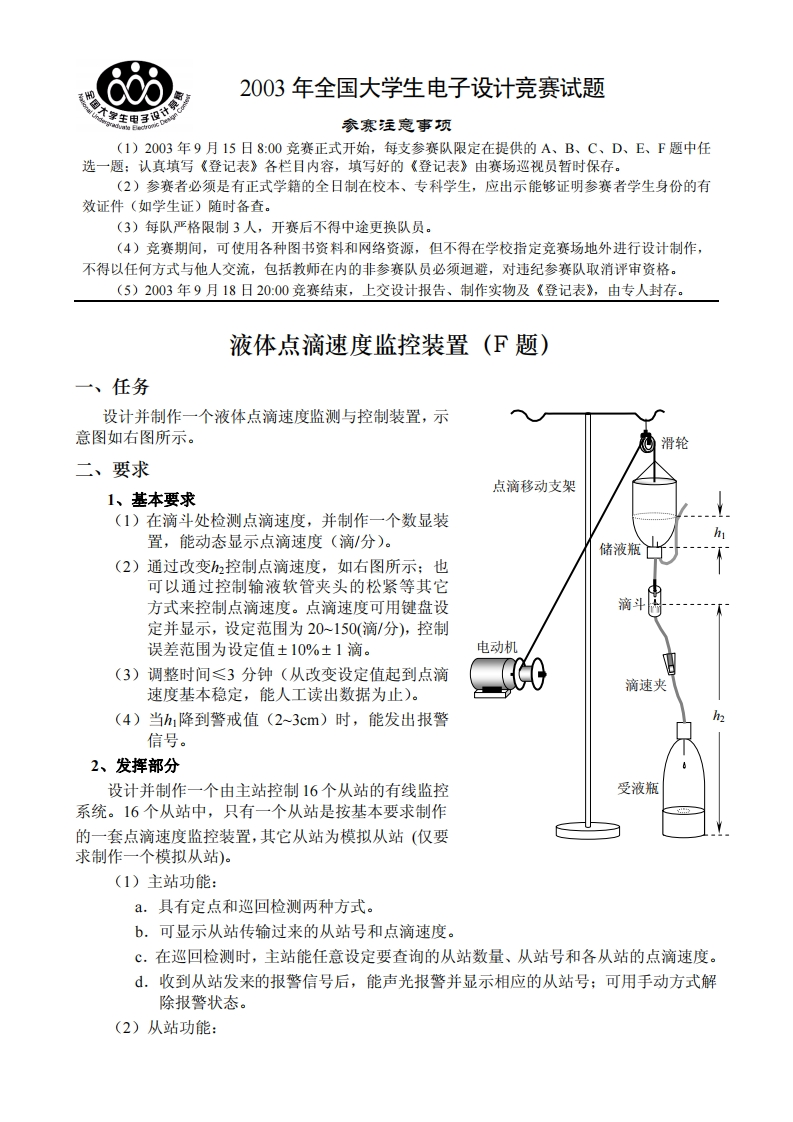

002003年全国大学生电子设计竞赛试题参寒注意事项(1)2003年9月15日8：00竞赛正式开始，每支参赛队限定在提供的A、B、C、D、E、F题中任选一题：认真填写《登记表》各栏目内容，填写好的《登记表》由赛场巡视员暂时保存。(2)参赛者必须是有正式学籍的全日制在校本、专科学生，应出示能够证明参赛者学生身份的有效证件（如学生证）随时备查。(3)每队严格限制3人，开赛后不得中途更换队员。(4)竞赛期间，可使用各种图书资料和网络资源，但不得在学校指定竞赛场地外进行设计制作，不得以任何方式与他人交流，包括教师在内的非参赛队员必须迴避，对违纪参赛队取消评审资格。(5)2003年9月18日20：00竞赛结束，上交设计报告、制作实物及《登记表》，由专人封存.液体点滴速度监控装置(F题)一、任务设计并制作一个液体点滴速度监测与控制装置，示意图如右图所示。滑轮二、要求点滴移动支架1、基本要求(1)在滴斗处检测点滴速度，并制作一个数显装置，能动态显示点滴速度（滴/分）。储液瓶(2)通过改变2控制点滴速度，如右图所示；也可以通过控制输液软管夹头的松紧等其它方式来控制点滴速度。点滴速度可用键盘设滴定并显示，设定范围为20~150（滴/分），控制误差范围为设定值±10%士1滴。电动机(3)调整时间≤3分钟（从改变设定值起到点滴速度基本稳定，能人工读出数据为止)。滴速夹(4)当h降到警戒值(2~3cm)时，能发出报警信号。2、发挥部分设计并制作一个由主站控制16个从站的有线监控受液瓶系统。16个从站中，只有一个从站是按基本要求制作的一套点滴速度监控装置，其它从站为模拟从站（仅要求制作一个模拟从站)。(1)主站功能：a.具有定点和巡回检测两种方式。b.可显示从站传输过来的从站号和点滴速度。℃.在巡回检测时，主站能任意设定要查询的从站数量、从站号和各从站的点滴速度。d.收到从站发来的报警信号后，能声光报警并显示相应的从站号：可用手动方式解除报警状态。(2)从站功能：
