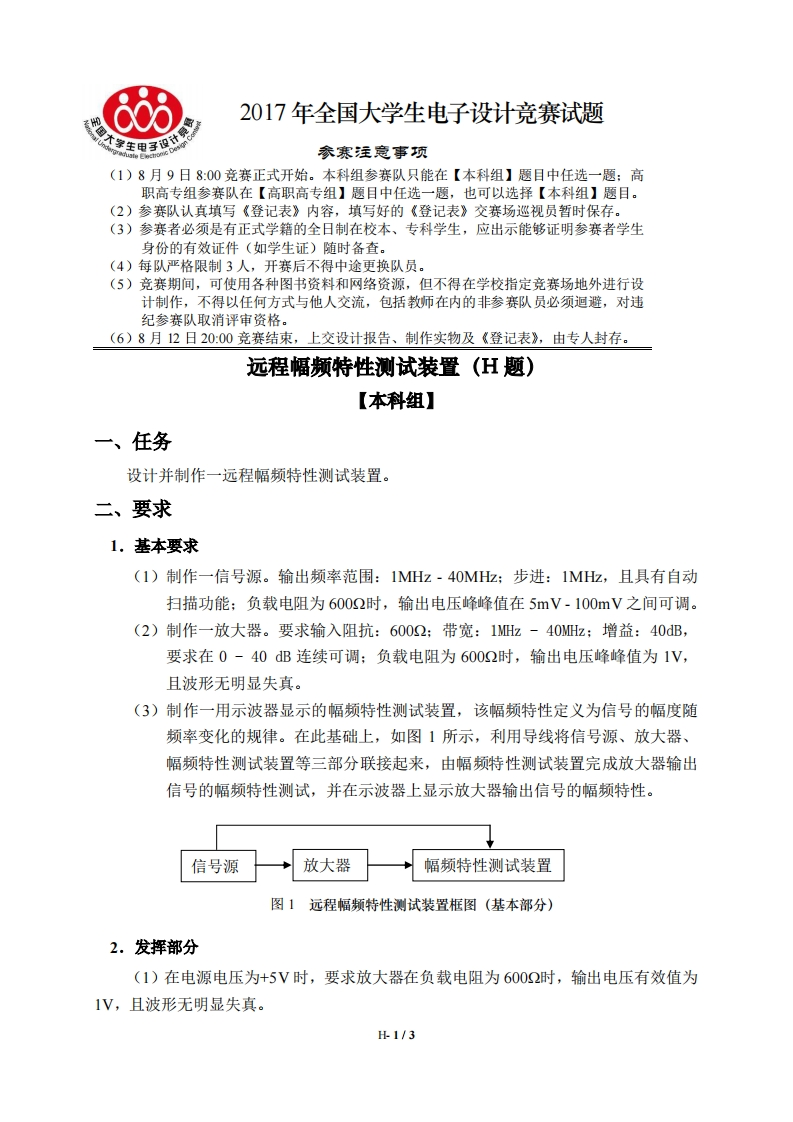

6882017年全国大学生电子设计竞赛试题参寒注意事须(1)8月9日8：00竞赛正式开始。本科组参赛队只能在【本科组】题目中任选一题：高职高专组参赛队在【高职高专组】题目中任选一题，也可以选择【本科组】题目。(2)参赛队认真填写《登记表》内容，填写好的《登记表》交赛场巡视员暂时保存。(3)参赛者必须是有正式学籍的全日制在校本、专科学生，应出示能够证明参赛者学生身份的有效证件（如学生证）随时备查。(4)每队严格限制3人，开赛后不得中途更换队员。(5)竞赛期间，可使用各种图书资料和网络资源，但不得在学校指定竞赛场地外进行设计制作，不得以任何方式与他人交流，包括教师在内的非参赛队员必须迴避，对违纪参赛队取消评审资格。(6)8月12日20：00竞赛结束，上交设计报告、制作实物及《登记表》，由专人封存。远程幅频特性测试装置(H题)【本科组】一、任务设计并制作一远程幅频特性测试装置。二、要求1.基本要求(1)制作一信号源。输出频率范围：1MHz-40MHz:步进：1MHz,且具有自动扫描功能：负载电阻为6002时，输出电压峰峰值在5mV-100mV之间可调。(2)制作一放大器。要求输入阻抗：6002：带宽：1Mz-40Mz:增益：40dB,要求在0-40dB连续可调：负载电阻为6002时，输出电压峰峰值为1V,且波形无明显失真。(3)制作一用示波器显示的幅频特性测试装置，该幅频特性定义为信号的幅度随频率变化的规律。在此基础上，如图1所示，利用导线将信号源、放大器、幅频特性测试装置等三部分联接起来，由幅频特性测试装置完成放大器输出信号的幅频特性测试，并在示波器上显示放大器输出信号的幅频特性。信号源放大器幅频特性测试装置图1远程幅频特性测试装置框图（基本部分）2.发挥部分(1)在电源电压为+5V时，要求放大器在负载电阻为6002时，输出电压有效值为1V,且波形无明显失真。H1/3
