全国大学生电子设计比赛试题_照度稳定可调LED台灯

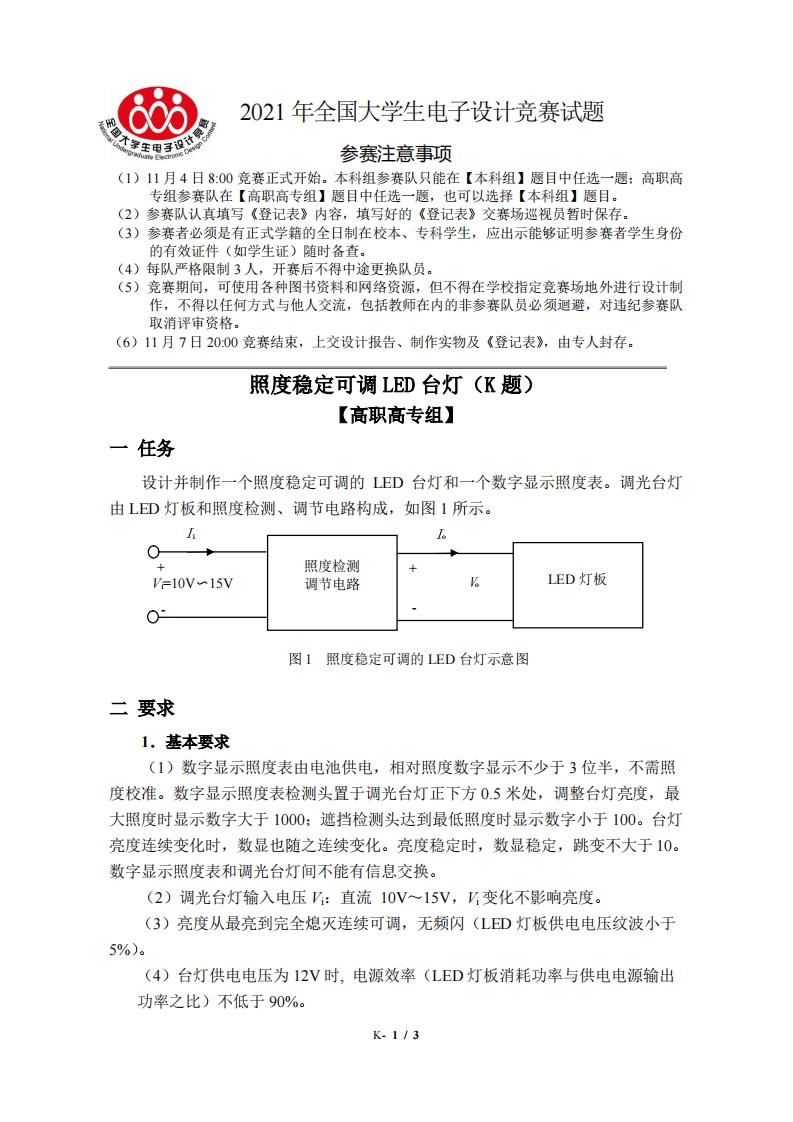

2021年全国大学生电子设计竞赛试题参赛注意事项(1)11月4日8：00竞赛正式开始。本科组参赛队只能在【本科组】题目中任选一题：高职高专组参赛队在【高职高专组】题目中任选一题，也可以选择【本科组】题目。(2)参赛队认真填写《登记表》内容，填写好的《登记表》交赛场巡视员暂时保存。(3)参赛者必须是有正式学籍的全日制在校本、专科学生，应出示能够证明参赛者学生身份的有效证件（如学生证）随时备查。(4)每队严格限制3人，开赛后不得中途更换队员。(5)竞赛期间，可使用各种图书资料和网络资源，但不得在学校指定竞赛场地外进行设计制作，不得以任何方式与他人交流，包括教师在内的非参赛队员必须迴避，对违纪参赛队取消评审资格。(6)11月7日20：00竞赛结束，上交设计报告、制作实物及《登记表》，由专人封存。照度稳定可调LED台灯(K题)【高职高专组】一任务设计并制作一个照度稳定可调的LED台灯和一个数字显示照度表。调光台灯由LED灯板和照度检测、调节电路构成，如图1所示。照度检测V=10V∽15V调节电路LED灯板0只图1照度稳定可调的LED台灯示意图二要求1.基本要求(1)数字显示照度表由电池供电，相对照度数字显示不少于3位半，不需照度校准。数字显示照度表检测头置于调光台灯正下方0.5米处，调整台灯亮度，最大照度时显示数字大于1000：遮挡检测头达到最低照度时显示数字小于100。台灯亮度连续变化时，数显也随之连续变化。亮度稳定时，数显稳定，跳变不大于10。数字显示照度表和调光台灯间不能有信息交换。(2)调光台灯输入电压V:直流10V~15V,变化不影响亮度。(3)亮度从最亮到完全熄灭连续可调，无频闪(LED灯板供电电压纹波小于5%)。(4)台灯供电电压为12V时，电源效率(LED灯板消耗功率与供电电源输出功率之比)不低于90%。K-1/3
