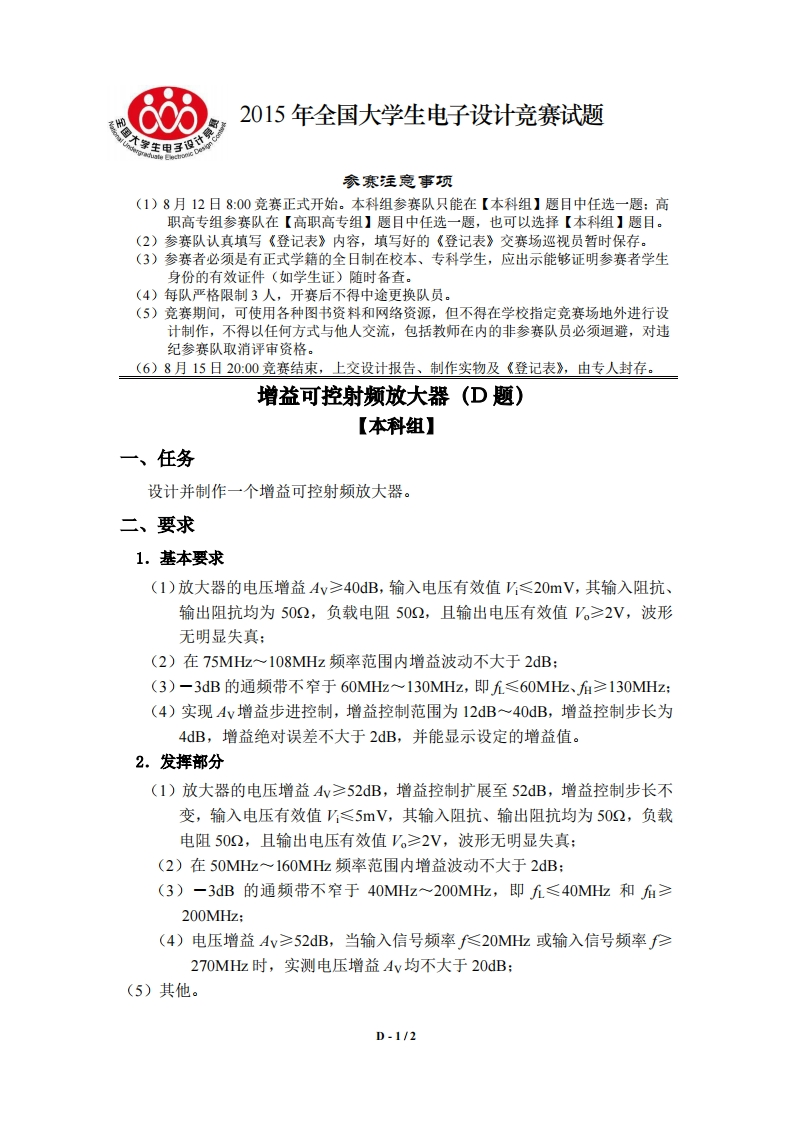

全国大学生电子设计比赛试题_增益可控射频放大器

6652015年全国大学生电子设计竞赛试题注参寒注意事项(1)8月12日8：00竞赛正式开始。本科组参赛队只能在【本科组】题目中任选一题：高职高专组参赛队在【高职高专组】题目中任选一题，也可以选择【本科组】题目。(2)参赛队认真填写《登记表》内容，填写好的《登记表》交赛场巡视员暂时保存。(3)参赛者必须是有正式学籍的全日制在校本、专科学生，应出示能够证明参赛者学生身份的有效证件（如学生证）随时备查。(4)每队严格限制3人，开赛后不得中途更换队员。(5)竞赛期间，可使用各种图书资料和网络资源，但不得在学校指定竞赛场地外进行设计制作，不得以任何方式与他人交流，包括教师在内的非参赛队员必须迴避，对违纪参赛队取消评审资格。(6)8月15日2000竞赛结束，上交设计报告、制作实物及《登记表》，由专人封存。增益可控射频放大器(D题)【本科组】一、任务设计并制作一个增益可控射频放大器。二、要求1.基本要求(1)放大器的电压增益Av≥40dB,输入电压有效值V≤20mV,其输入阻抗、输出阻抗均为502，负载电阻502，且输出电压有效值V。≥2V,波形无明显失真：(2)在75MHz108MHz频率范围内增益波动不大于2dB:(3)一3dB的通频带不窄于60MHz~130MHz,即无≤60MHz、≥130MHz:(4)实现Av增益步进控制，增益控制范围为12dB~40dB,增益控制步长为4dB,增益绝对误差不大于2dB,并能显示设定的增益值。2.发挥部分(1)放大器的电压增益Av≥52dB,增益控制扩展至52dB,增益控制步长不变，输入电压有效值V≤5mV,其输入阻抗、输出阻抗均为502，负载电阻502，且输出电压有效值V。≥2V,波形无明显失真：(2)在50MHz~160MHz频率范围内增益波动不大于2dB:(3)一3dB的通频带不窄于40MHz~200MHz,即f无≤40MHz和i≥200MHz:(4)电压增益Av≥52dB,当输入信号频率f≤20MHz或输入信号频率f≥270MHz时，实测电压增益Av均不大于20dB:(5)其他。D-1/2
