全国大学生电子设计比赛试题_自适应滤波器

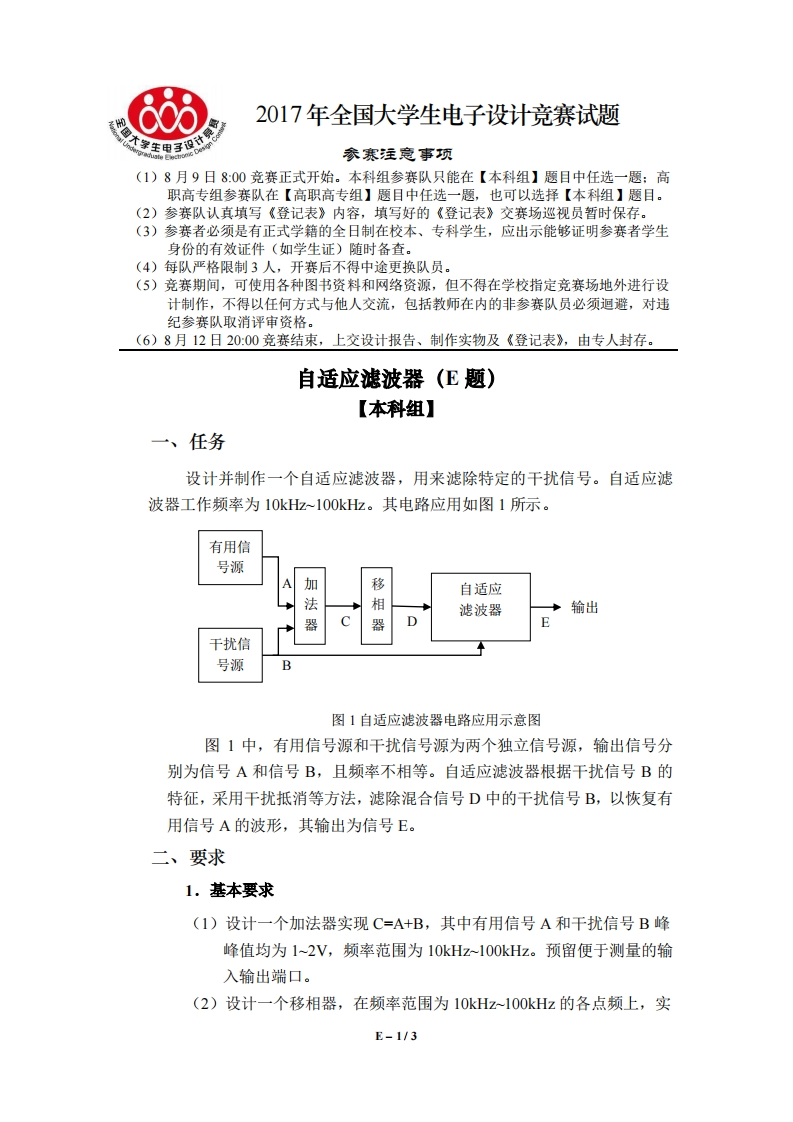

62017年全国大学生电子设计竞赛试题家车子参寒注意事项(1)8月9日8：00竞赛正式开始。本科组参赛队只能在【本科组】题目中任选一题：高职高专组参赛队在【高职高专组】题目中任选一题，也可以选择【本科组】题目。(2)参赛队认真填写《登记表》内容，填写好的《登记表》交赛场巡视员暂时保存。(3)参赛者必须是有正式学籍的全日制在校本、专科学生，应出示能够证明参赛者学生身份的有效证件（如学生证）随时备查。(4)每队严格限制3人，开赛后不得中途更换队员。(5)竞赛期间，可使用各种图书资料和网络资源，但不得在学校指定竞赛场地外进行设计制作，不得以任何方式与他人交流，包括教师在内的非参赛队员必须迴避，对违纪参赛队取消评审资格。(6)8月12日20：00竞赛结束，上交设计报告、制作实物及《登记表》，由专人封存。自适应滤波器(E题)【本科组】一、任务设计并制作一个自适应滤波器，用来滤除特定的干扰信号。自适应滤波器工作频率为10kHz~100kHz。其电路应用如图1所示。有用信号源A加移自适应法相滤波器输出器器D干扰信号源B图1自适应滤波器电路应用示意图图1中，有用信号源和干扰信号源为两个独立信号源，输出信号分别为信号A和信号B,且频率不相等。自适应滤波器根据干扰信号B的特征，采用干扰抵消等方法，滤除混合信号D中的干扰信号B,以恢复有用信号A的波形，其输出为信号E。二、要求1.基本要求(1)设计一个加法器实现C=A+B,其中有用信号A和干扰信号B峰峰值均为1~2V,频率范围为10kHz~100kHz。预留便于测量的输入输出端口。(2)设计一个移相器，在频率范围为10kHz100kHz的各点频上，实E-1/3
