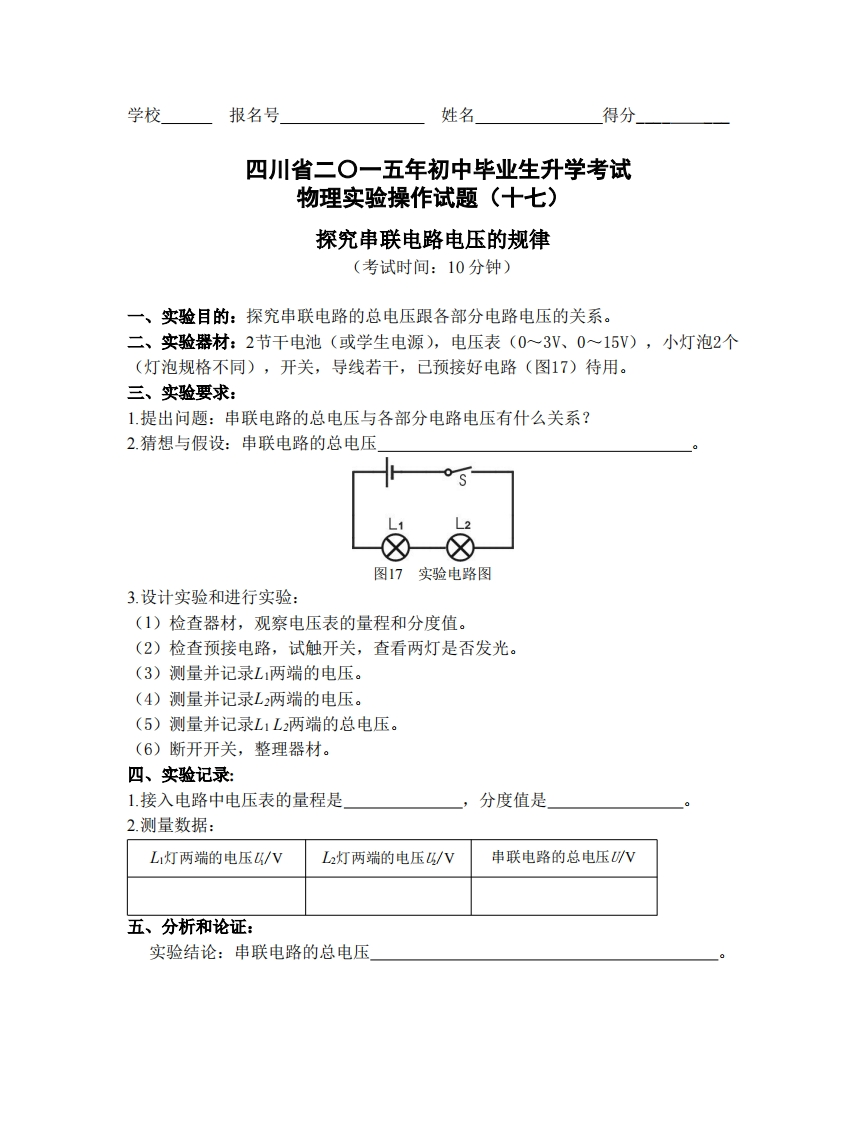

学校报名号姓名得分四川省二。一五年初中毕业生升学考试物理实验操作试题（十七)探究串联电路电压的规律(考试时间：10分钟)一、实验目的：探究串联电路的总电压跟各部分电路电压的关系。二、实验器材：2节干电池（或学生电源），电压表(0~3V、0~15V),小灯泡2个(灯泡规格不同)，开关，导线若干，已预接好电路（图17）待用。三、实验要求：1.提出问题：串联电路的总电压与各部分电路电压有什么关系？2.猜想与假设：串联电路的总电压图17实验电路图3.设计实验和进行实验：(1)检查器材，观察电压表的量程和分度值。(2)检查预接电路，试触开关，查看两灯是否发光。(3)测量并记录L两端的电压。(4)测量并记录L2两端的电压。(5)测量并记录L1L2两端的总电压。(6)断开开关，整理器材。四、实验记录：1.接入电路中电压表的量程是分度值是2.测量数据：L灯两端的电压以/VL2灯两端的电压/V串联电路的总电压V五、分析和论证：实验结论：串联电路的总电压
