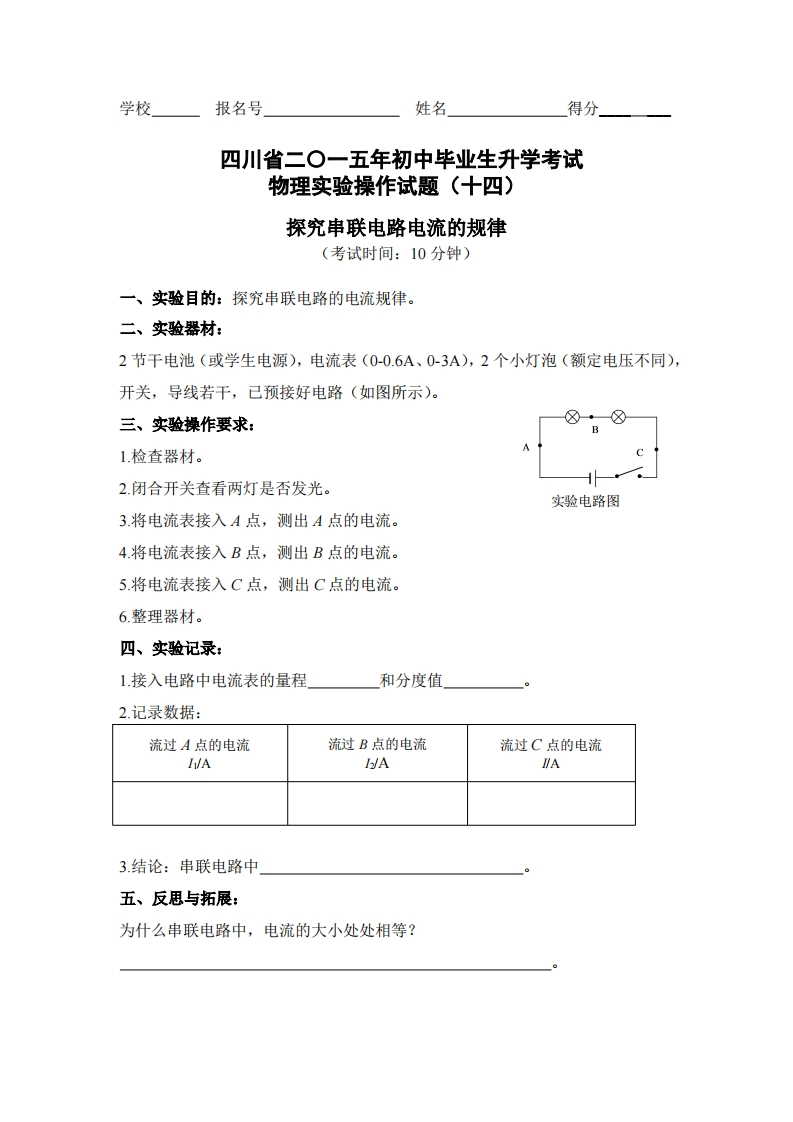

学校报名号姓名得分四川省二O一五年初中毕业生升学考试物理实验操作试题（十四)探究串联电路电流的规律(考试时间：10分钟)一、实验目的：探究串联电路的电流规律。二、实验器材：2节干电池（或学生电源），电流表(0-0.6A、0-3A),2个小灯泡（额定电压不同），开关，导线若干，已预接好电路（如图所示）。三、实验操作要求：⑧·⑧1.检查器材。2.闭合开关查看两灯是否发光。实验电路图3.将电流表接入A点，测出A点的电流。4将电流表接入B点，测出B点的电流。5将电流表接入C点，测出C点的电流。6.整理器材。四、实验记录：1.接入电路中电流表的量程和分度值2.记录数据：流过A点的电流流过B点的电流流过C点的电流h/AI/AIA3.结论：串联电路中五、反思与拓展：为什么串联电路中，电流的大小处处相等？
