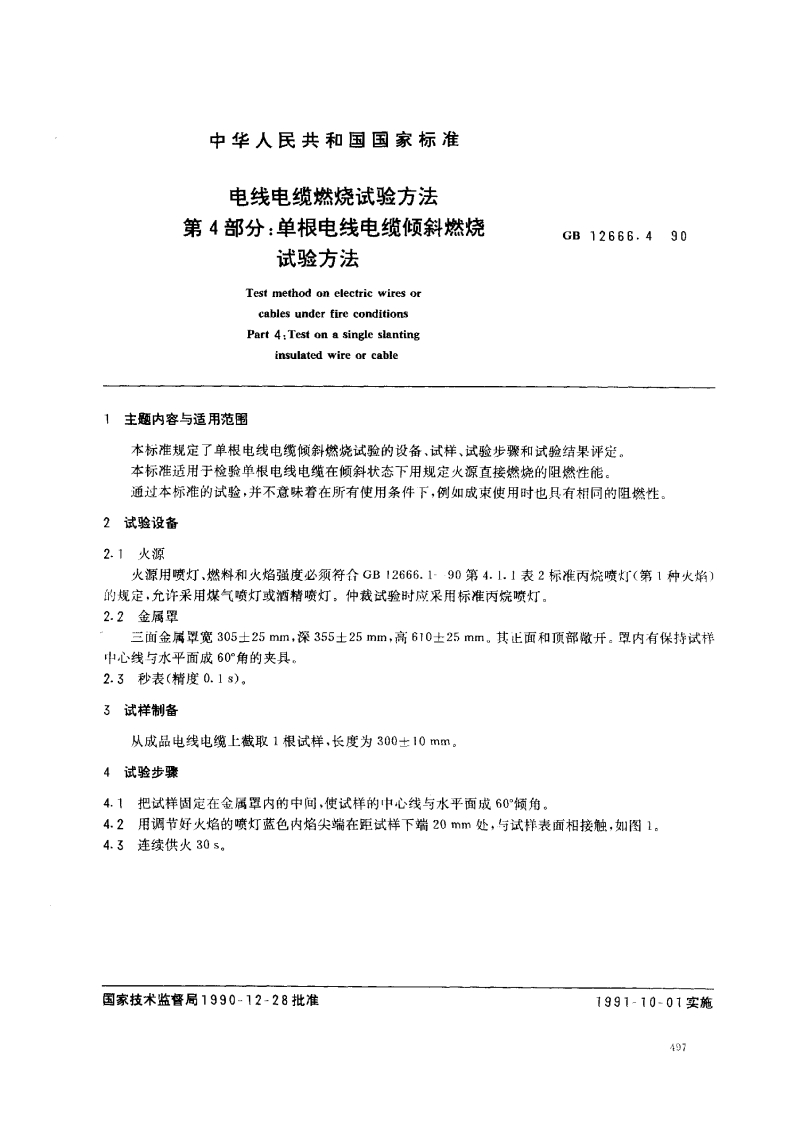

GB12666.4电线电缆燃烧试验方法第4部分单根电线电缆倾斜燃烧试验方法

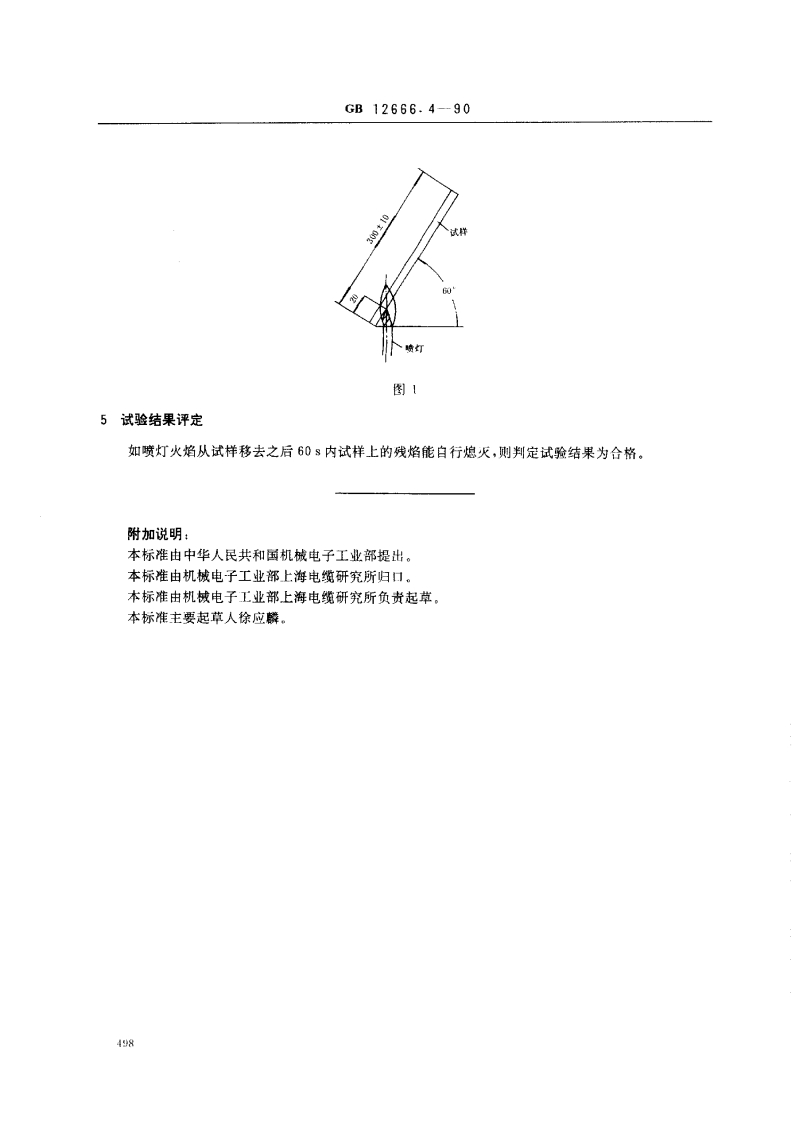

中华人民共和国国家标准电线电缆燃烧试验方法第4部分：单根电线电缆倾斜燃烧GB12666.490试验方法Test method on electric wires orcables under fire conditionsPart 4:Test on a single slantinginsulated wire or cable1主题内容与适用范围本标准规定了单根电线电缆倾斜燃烧试验的设备，试样、试验步骤和试验结果评定。本标准适用于检验单根电线电缆在倾斜状态下用规定火源直接燃烧的阻燃性能。通过本标准的试验，并不意味着在所有使用条件下，例如成束使用时也具有相同的阻燃性。2试验设备2.1火源火源用喷灯，燃料和火焰强度必须符合GB12666.1-90第4.1.1表2标准内烷喷灯（第1种火焰）的规定，允许采用煤气喷灯或酒精喷灯，仲裁试验时成采用标准丙烷喷灯。2.2金属罩三面金属型宽305士25mm,深355士25mm,高610士25mm。其止面和顶部敞开。罩内有保持试样中心线与水平面成60°角的夹具。2.3秒表（精度0.1s).3试样制备从成品电线电缆上截取1根试样，长度为300士10mm。4试验步骤4.1把试样固定在金属罩内的中间，使试样的中心线与水平面成60°倾角。4.2用调节好火焰的喷灯蓝色内焰尖端在距试样下端20mm处，与试样表面相接触，如图1。4.3连续供火305。国家技术监督局1990-12-28批准1991-10-01实施497
