GB12666.5电线电缆燃烧试验方法第5部分成束电线电缆燃烧试验方法

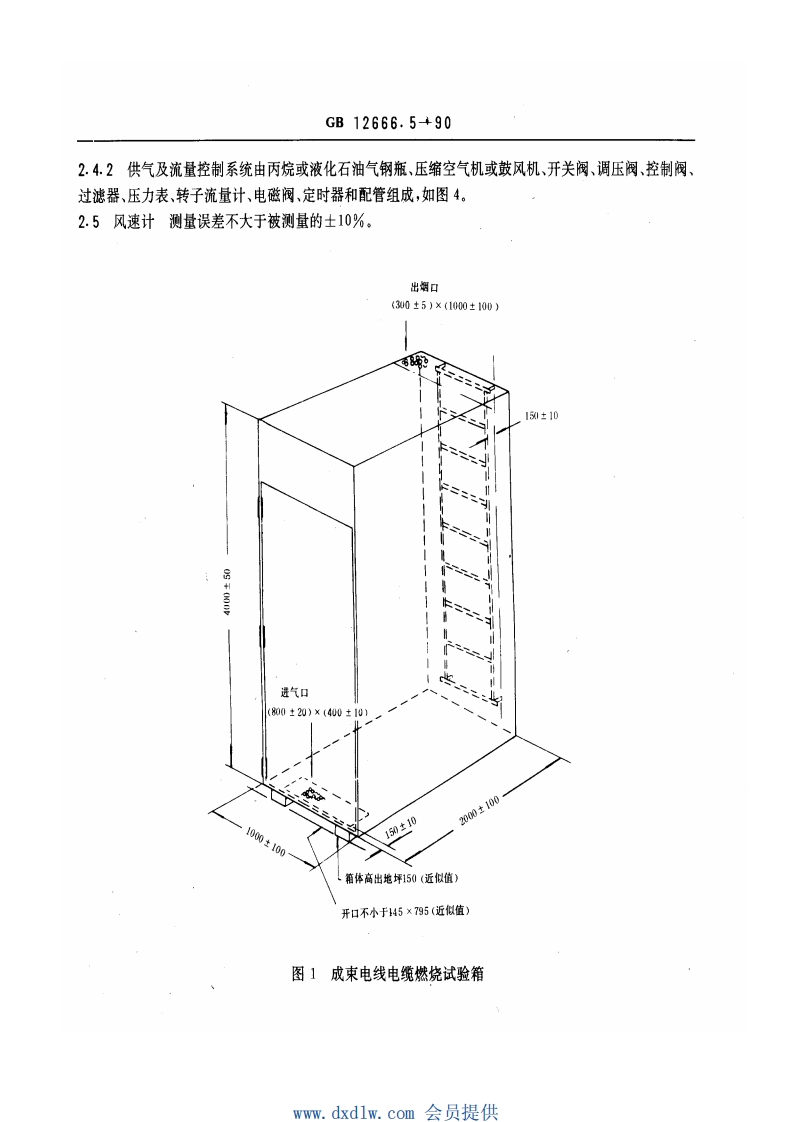

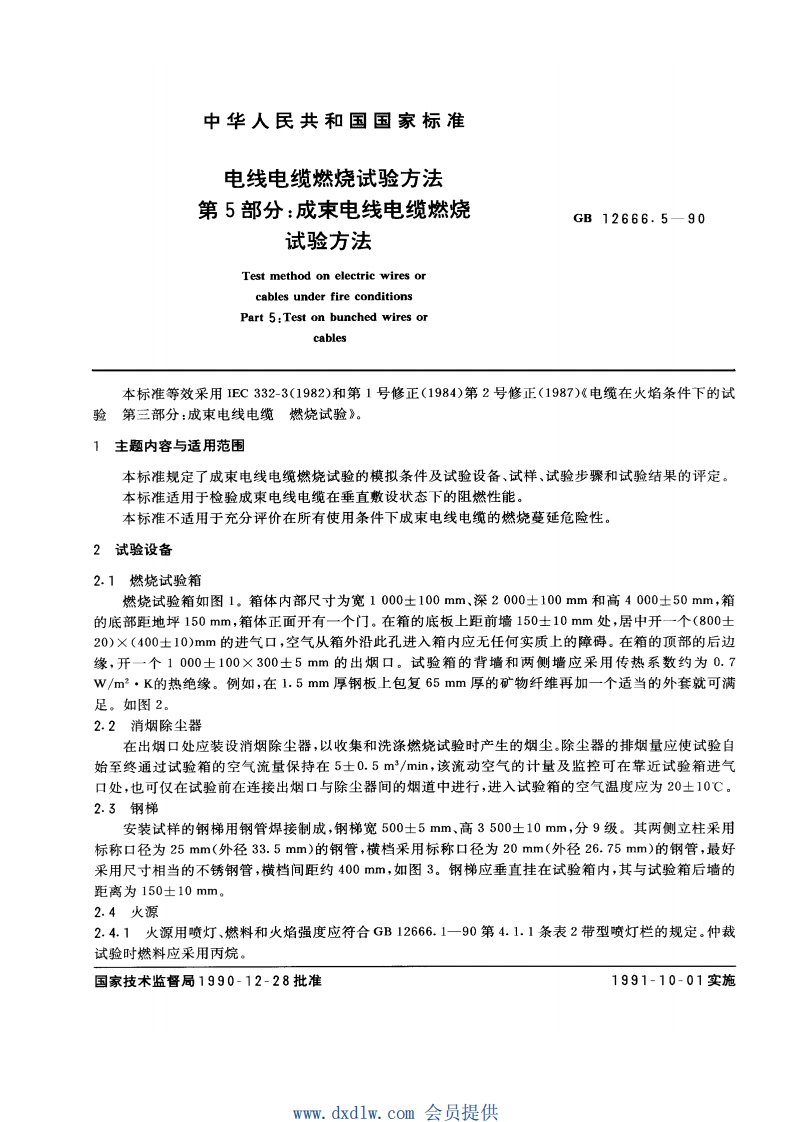

中华人民共和国国家标准电线电缆燃烧试验方法第5部分：成束电线电缆燃烧GB12666.590试验方法Test method on electric wires orcables under fire conditionsPart 5:Test on bunched wires orcables本标准等效采用EC332-3(1982)和第1号修正(1984)第2号修正(1987)《电缆在火焰条件下的试验第三部分：成束电线电缆燃烧试验》。1主题内容与适用范围本标准规定了成束电线电缆燃烧试验的模拟条件及试验设备、试样、试验步骤和试验结果的评定。本标准适用于检验成束电线电缆在垂直敷设状态下的阻燃性能。本标准不适用于充分评价在所有使用条件下成束电线电缆的燃烧蔓延危险性。2试验设备2.1燃烧试验箱燃烧试验箱如图1。箱体内部尺寸为宽1000士100mm、深2000士100mm和高4000士50mm,箱的底部距地坪150mm,箱体正面开有一个门。在箱的底板上距前墙150士10mm处，居中开一个(800士20)×(400士10)mm的进气口，空气从箱外沿此孔进入箱内应无任何实质上的障碍。在箱的顶部的后边缘，开一个1000士100×300士5mm的出烟口。试验箱的背墙和两侧墙应采用传热系数约为0.7W/m2·K的热绝缘。例如，在1.5mm厚钢板上包复65mm厚的矿物纤维再加一个适当的外套就可满足。如图2。2.2消烟除尘器在出烟口处应装设消烟除尘器，以收集和洗涤燃烧试验时产生的烟尘。除尘器的排烟量应使试验自始至终通过试验箱的空气流量保持在5士0.5m3/min,该流动空气的计量及监控可在靠近试验箱进气口处，也可仅在试验前在连接出烟口与除尘器间的烟道中进行，进入试验箱的空气温度应为20士10℃。2.3钢梯安装试样的钢梯用钢管焊接制成，钢梯宽500土5mm、高3500士10mm,分9级。其两侧立柱采用标称口径为25mm(外径33.5mm)的钢管，横档采用标称口径为20mm(外径26.75mm)的钢管，最好采用尺寸相当的不锈钢管，横档间距约400mm,如图3。钢梯应垂直挂在试验箱内，其与试验箱后墙的距离为150士10mm。2.4火源2.4.1火源用喷灯、燃料和火焰强度应符合GB12666.1一90第4.1.1条表2带型喷灯栏的规定。仲裁试验时燃料应采用丙烷。国家技术监督局1990-12-28批准1991-10-01实施www.dxdlw.com会员提供
