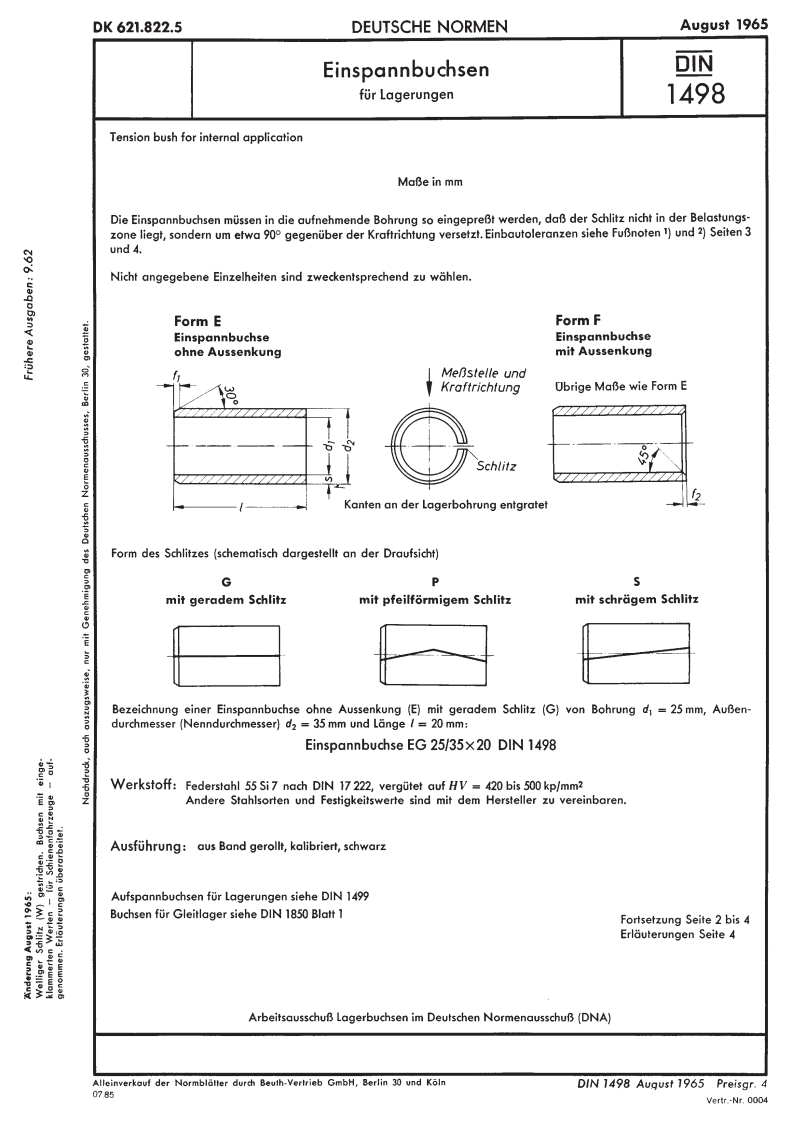

DK621.822.5DEUTSCHE NORMENAugust 1965Einspannbuchsen丽fur Lagerungen1498Tension bush for internal applicationMaBe in mmDie Einspannbuchsen mussen in die aufnehmende Bohrung so eingepreBt werden,daB der Schlitz nicht in der Belastungs-zone liegt,sondern um etwa 90 gegenuber der Kraftrichtung versetzt.Einbautoleranzen siehe FuBnoten 1)und 2)Seiten 3und 4.Nicht angegebene Einzelheiten sind zweckentsprechend zu wahlen.Form EForm FEinspannbuchseEinspannbuchseohne Aussenkungmit AussenkungMefstelle undKraftrichtungUbrige MaBe wie Form E7Z☑SchlitzKanten an der Lagerbohrung entgratet兽Form des Schlitzes (schematisch dargestellt an der Draufsicht)GPmit geradem Schlitzmit pfeilformigem Schlitzmit schragem SchlitzBezeichnung einer Einspannbuchse ohne Aussenkung (E)mit geradem Schlitz (G)von Bohrung d =25 mm,AuBen-durchmesser (Nenndurchmesser)d2=35 mm und Lange /20 mm:Einspannbuchse EG 25/35x20 DIN 1498醇Werkstoff:Federstahl 55 Si7 nach DIN 17 222,vergutet auf HV=420 bis 500 kp/mm2Andere Stahlsorten und Festigkeitswerte sind mit dem Hersteller zu vereinbaren.Ausfuhrung:aus Band gerollt,kalibriert,schwarzAufspannbuchsen fur Lagerungen siehe DIN 1499Buchsen fur Gleitlager siehe DIN 1850 Blatt 1Fortsetzung Seite 2 bis 4Erlduterungen Seite 4ArbeitsausschuB Lagerbuchsen im Deutschen Normenausschuf (DNA)AlleinverkaufderdurchBeuth-Vertrieb GmbH,Berlin 30 und KolnDIN 1498 August 1965 Preisgr.40785Vertr.-Nr.0004
