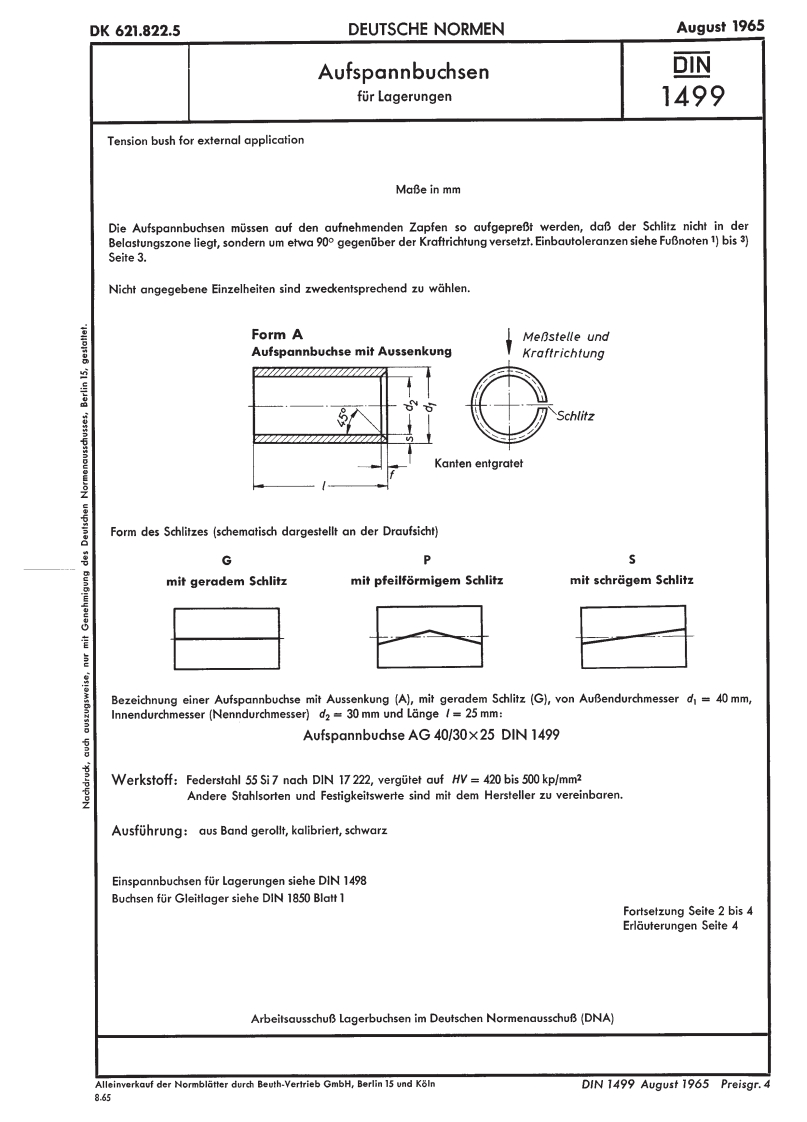

DK621.822.5DEUTSCHE NORMENAugust 1965Aufspannbuchsen瓜fur Lagerungen1499Tension bush for external applicationMaBe in mmDie Aufspannbuchsen mussen auf den aufnehmenden Zapfen so aufgepreft werden,daf der Schlitz nicht in derBelastungszone liegt,sondern um etwa 90 gegenuber der Kraftrichtung versetzt.Einbautoleranzen siehe FuBnoten 1)bis 3)Seite 3.Nicht angegebene Einzelheiten sind zweckentsprechend zu wahlen.Form AMeBstelle undAufspannbuchse mit AussenkungKraftrichtung22722722222222Z272272SchlitzKanten entgratetForm des Schlitzes (schematisch dargestellt an der Draufsicht)GPmit geradem Schlitzmit pfeilformigem Schlitzmit schragem Schlitz思Bezeichnung einer Aufspannbuchse mit Aussenkung (A),mit geradem Schlitz(G),von AuBendurchmesser d=40 mm,Innendurchmesser(Nenndurchmesser)d2=30 mm und Lange /=25 mm:Aufspannbuchse AG 40/30x25 DIN 1499Werkstoff:Federstahl 55 Si7 nach DIN 17 222,vergutet auf HV 420 bis 500 kp/mm2Andere Stahlsorten und Festigkeitswerte sind mit dem Hersteller zu vereinbaren.Ausfuhrung:aus Band gerollt,kalibriert,schwarzEinspannbuchsen fur Lagerungen siehe DIN 1498Buchsen fur Gleitlager siehe DIN 1850 Blatt 1Fortsetzung Seite 2 bis 4Erlauterungen Seite 4Arbeitsausschuf Lagerbuchsen im Deutschen NormenausschuB (DNA)Alleinverkauf der Normblatter durch Beuth-Vertrieb GmbH,Berlin 15 und KInDIN 1499 August 1965 Preisgr.48.65
