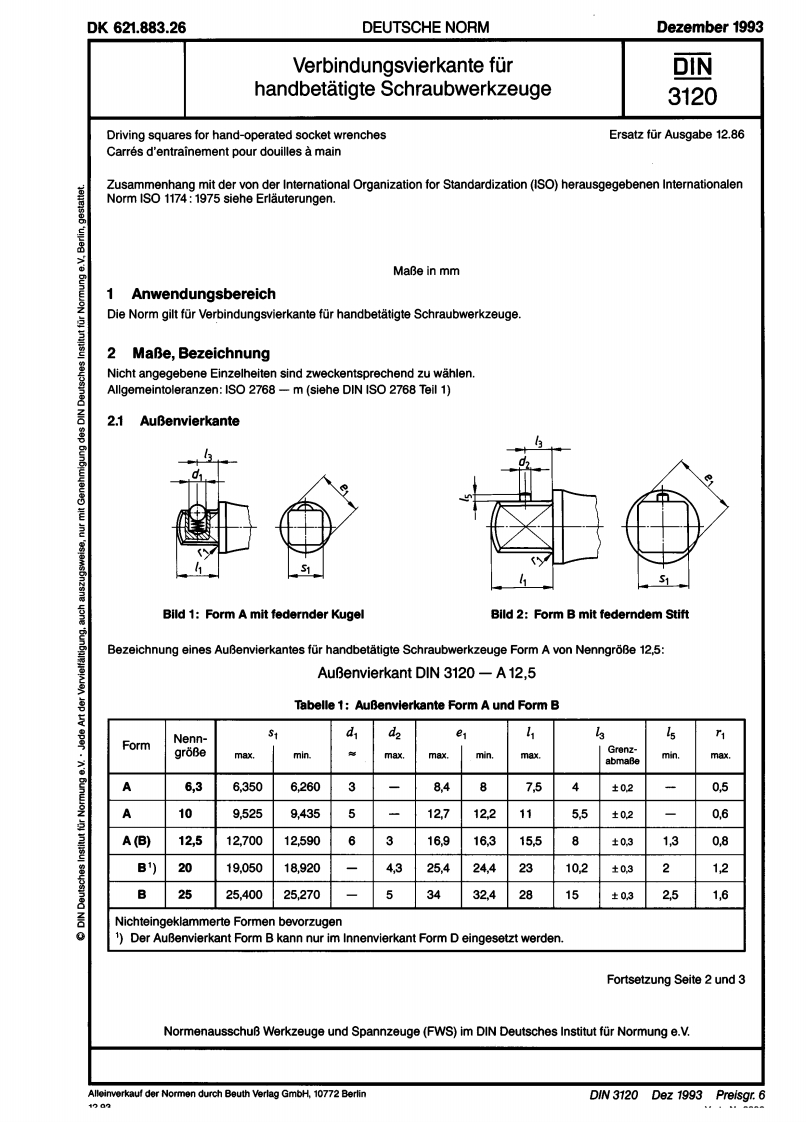

DK621.883.26DEUTSCHE NORMDezember 1993Verbindungsvierkante fur丽handbetatigte Schraubwerkzeuge3120Driving squares for hand-operated socket wrenchesErsatz fur Ausgabe 12.86Carres d'entrainement pour douilles a mainZusammenhang mit der von der International Organization for Standardization(ISO)herausgegebenen InternationalenNorm ISO 1174:1975 siehe Erlauterungen.MaBe in mm1AnwendungsbereichDie Norm gilt fur Verbindungsvierkante fur handbetatigte Schraubwerkzeuge.2 MaBe,BezeichnungNicht angegebene Einzelheiten sind zweckentsprechend zu wahlen.Allgemeintoleranzen:ISO 2768-m(siehe DIN ISO 2768 Teil 1)21AuBenvierkantebun151Bild 1:Form A mit federnder KugelBild 2:Form B mit federndem StiftBezeichnung eines AuBenvierkantes fur handbetatigte Schraubwerkzeuge Form A von NenngroBe 12,5:AuBenvierkant DIN 3120-A 12,5Tabelle 1:AuBenvierkante Form A und Form BS1d2e3lsFormNenn-groBe|Grenz-max.min.maxmaxmin.abmaBemin.max.A6,36,3506.26038,48754±020,5A109.5259.435512,71221155±020,6A(B)12,51270012.59016,916,315,58±031,30,8B)2019.05018,9204,325,424,42310,2±0,321,2⊙2525,40025,2703432,42815±032,51,6Nichteingeklammerte Formen bevorzugen1)Der AuBenvierkant Form B kann nur im Innenvierkant Form D eingesetzt werden.Fortsetzung Seite 2 und 3NormenausschuB Werkzeuge und Spannzeuge(FWS)im DIN Deutsches Institut fur Normung e.V.Alleinverkauf der Normen durch Beuth Verlag GmbH,10772 BerlinDIN 3120 Dez 1993 Preisgr.60
