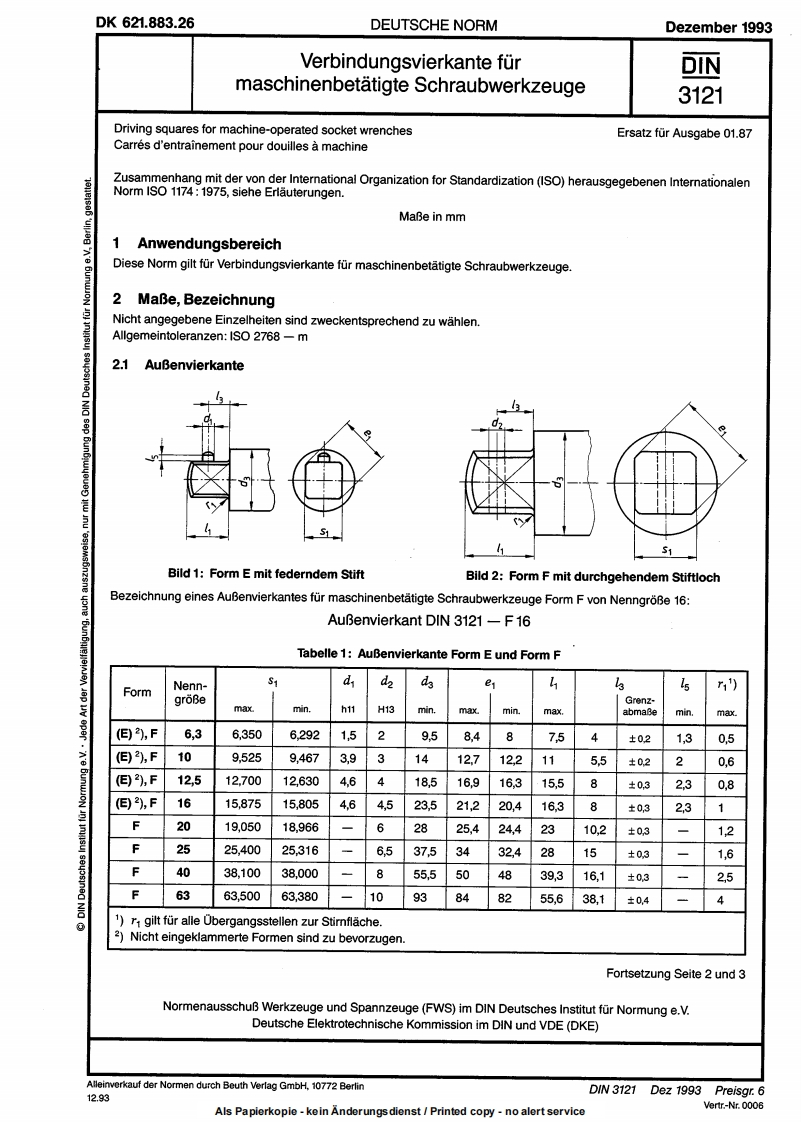

DK621.883.26DEUTSCHE NORMDezember 1993Verbindungsvierkante furDINmaschinenbetatigte Schraubwerkzeuge3121Driving squares for machine-operated socket wrenchesErsatz fur Ausgabe 01.87Carres d'entrainement pour douilles a machineZusammenhang mit der von der International Organization for Standardization(ISO)herausgegebenen InternationalenNorm ISO 1174:1975,siehe Erlauterungen.MaBe in mm1 AnwendungsbereichA'e 6unwoNDiese Norm gilt fur Verbindungsvierkante fur maschinenbetatigte Schraubwerkzeuge.2 MaBe,BezeichnungNicht angegebene Einzelheiten sind zweckentsprechend zu wahlen.Allgemeintoleranzen:ISO 2768-m21AuBenvierkante51Bild 1:Form E mit federndem StiftBild 2:Form F mit durchgehendem StiftlochBezeichnung eines AuBenvierkantes fur maschinenbetatigte Schraubwerkzeuge Form F von NenngroBe 16:AuBenvierkant DIN 3121 -F16Tabelle 1:AuBenvierkante Form E und Form FNenn-S1dide4er1)FormgroBeGrenz-maxmin.h11H13min.maxmin.max.abmaBemin.max.(E),F6,36,3506,2921,529,58,487,54±021,30,5(E)23,F109.5259,4673,931412.712,21155±0,220,6E)2),F12,512,70012,6304.618,516,916,315,58±0,32,308(E)2,F1615,87515,8054,64,523,521,220,41638±0,32,312019,05018,96662825,424,42310,2±0,31,22525.40025,3166,537,53432,42815±031,64038,10038,000855.5504839,316,1±0,32,5F6363,50063,3801093848255,638,1±0,41)r gilt fur alle Obergangsstellen zur Stirnflache.2)Nicht eingeklammerte Formen sind zu bevorzugen.Fortsetzung Seite 2 und 3NormenausschuB Werkzeuge und Spannzeuge(FWS)im DIN Deutsches Institut fur Normung e.V.Deutsche Elektrotechnische Kommission im DIN und VDE(DKE)Alleinverkauf der Normen durch Beuth Verlag GmbH,10772 Berlin12.93DIN 3121 Dez 1993 Preisgr.6Als Papierkopie-kein Anderungsdienst/Printed copy-no alert serviceVertr-Nr.0006
