DV422C说明书

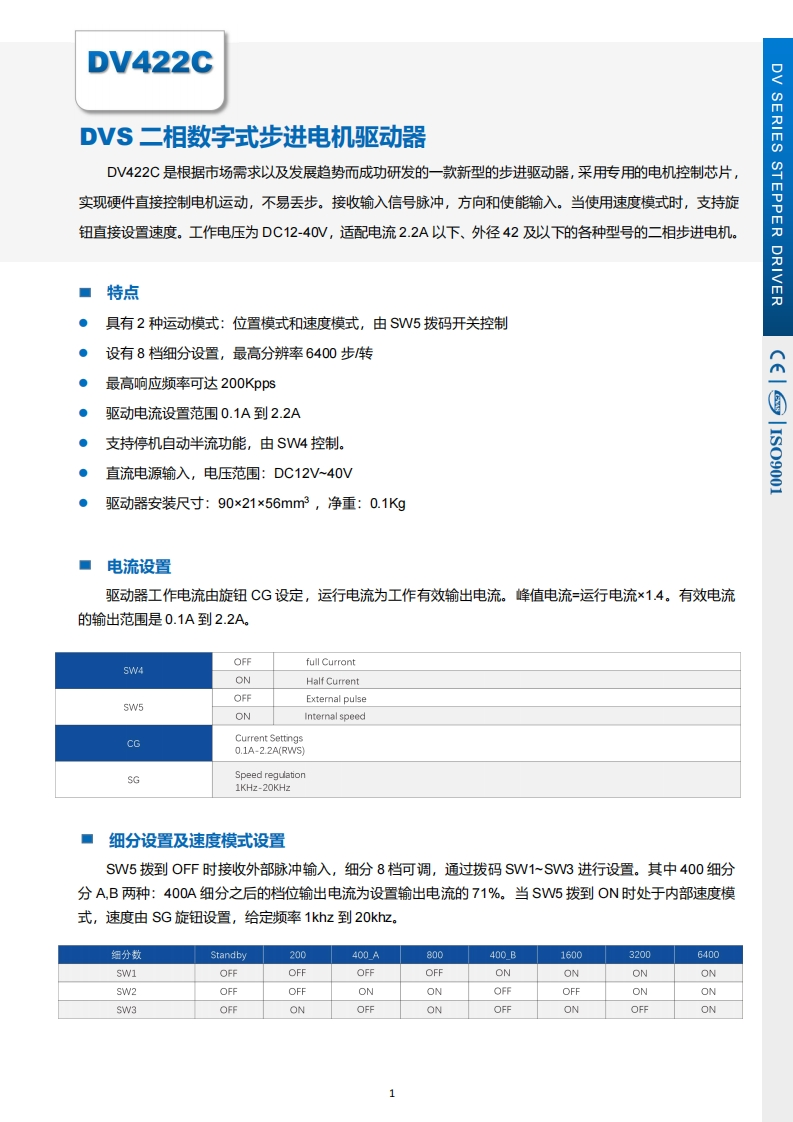

DV422CDVS二相数字式步进电机驱动器SERIESDV422C是根据市场需求以及发展趋势而成功研发的一款新型的步进驱动器，采用专用的电机控制芯片，STE实现硬件直接控制电机运动，不易丢步。接收输入信号脉冲，方向和使能输入。当使用速度模式时，支持旋钮直接设置速度。工作电压为DC12-40V,适配电流2.2A以下、外径42及以下的各种型号的二相步进电机。刀DRIVE■特点刀·具有2种运动模式：位置模式和速度模式，由SW5拨码开关控制●设有8档细分设置，最高分辨率6400步/转最高响应频率可达200Kpps●驱动电流设置范围0.1A到2.2A支持停机自动半流功能，由SW4控制。直流电源输入，电压范围：DC12V40V15O9001驱动器安装尺寸：90×21×56mm3,净重：0.1Kg电流设置驱动器工作电流由旋钮CG设定，运行电流为工作有效输出电流。峰值电流=运行电流×1.4。有效电流的输出范围是0.1A到2.2A。OFFfull CurrontSW4ONHalf CurrentOFFExtemal pulseSW5ONInternal speedccCurrent Settings0.1A-2.2A(RWSSGSpeed reguation1KHz-20KHz细分设置及速度模式设置SW5拔到OFF时接收外部脉冲输入，细分8档可调，通过拨码SW1~SW3进行设置。其中400细分分A,B两种：400A细分之后的档位输出电流为设置输出电流的71%。当SW5拔到ON时处于内部速度模式，速度由SG旋钮设置，给定频率1khz到20khz.细分数Standby200400A800400B160032006400sW1OFFOFFOFFOFFONONONONSW2OFFOFFONONOFFOFFONONSW3OFFONOFFONOFFONOFFON
