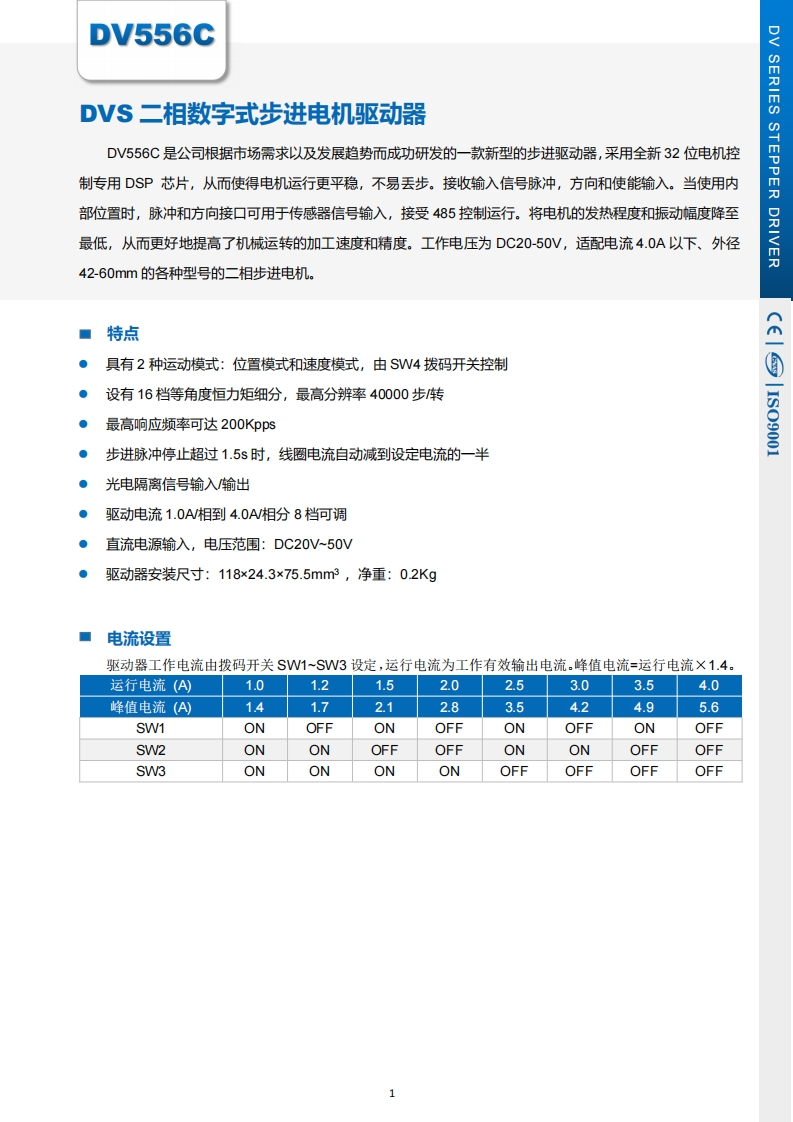

DV556C简易说明书

DV556CDVS二相数字式步进电机驱动器RIES9DV556C是公司根据市场需求以及发展趋势而成功研发的一款新型的步进驱动器，采用全新32位电机控制专用DSP芯片，从而使得电机运行更平稳，不易丢步。接收输入信号脉冲，方向和使能输入。当使用内PPE刀部位置时，脉冲和方向接口可用于传感器信号输入，接受485控制运行。将电机的发热程度和振动幅度降至最低，从而更好地提高了机械运转的加工速度和精度。工作电压为DC20-50V,适配电流4.0A以下、外径DRIVEI42-60mm的各种型号的二相步进电机。■特点●具有2种运动模式：位置模式和速度模式，由SW4拔码开关控制●设有16档等角度恒力矩细分，最高分辨率40000步/转●最高响应频率可达200Kpps1409001·步进脉冲停止超过1.5s时，线圈电流自动减到设定电流的一半●光电隔离信号输入输出●驱动电流1.0AW相到4.0AW相分8档可调直流电源输入，电压范围：DC20V~50V驱动器安装尺寸：118×24.3×75.5mm3,净重：02Kg电流设置驱动器工作电流由拨码开关SW1~SW3设定，运行电流为工作有效输出电流.峰值电流=运行电流×1.4。运行电流(A)1.01.21.52.02.53.03.54.0峰值电流(A)1.41.72.12.83.54.24.95.6SW1ONOFFONOFFONOFFONOFFSW2ONONOFFOFFONONOFFOFFSW3ONONONONOFFOFFOFFOFF
