DV3522C说明书

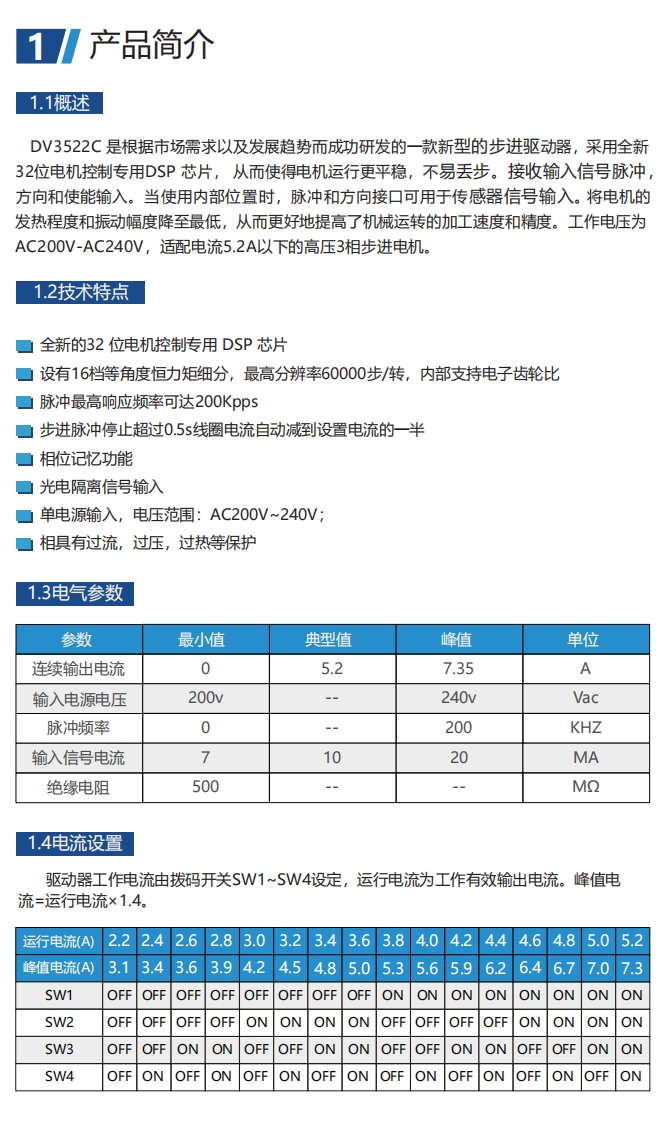

11产品简介1.1概述DV3522C是根据市场需求以及发展趋势而成功研发的一款新型的步进驱动器，采用全新32位电机控制专用DSP芯片，从而使得电机运行更平稳，不易丢步。接收输入信号脉冲，方向和使能输入。当使用内部位置时，脉冲和方向接口可用于传感器信号输入。将电机的发热程度和振动幅度降至最低，从而更好地提高了机械运转的加工速度和精度。工作电压为AC200V-AC240V,适配电流5.2A以下的高压3相步进电机。1.2技术特点■全新的32位电机控制传用DSP芯片■设有16档等角度恒力矩细分，最高分辨率60000步/转，内部支持电子齿轮比■脉冲最高响应频率可达200Kpps■步进脉冲停止超过0.5s线圈电流自动减到设置电流的一半口相位记忆功能■光电隔离信号输入■单电源输入，电压范围：AC200V~240V;口相具有过流，过压，过热等保护1.3电气参数参数最小值典型值峰值单位连续输出电流05.27.35A输入电源电压200V--240WVac脉冲频率0200KHZ输入信号电流71020MA绝缘电阻500MO1.4电流设置驱动器工作电流由拨码开关SW1~SW4设定，运行电流为工作有效输出电流。峰值电流=运行电流×1.4。运行电流(A)2.22.42.62.83.03.23.43.63.84.04.24.44.64.85.05.2峰值电流(A)3.13.43.63.94.24.54.85.05.35.65.96.26.46.77.07.3SW1OFFOFFOFFOFFOFFOFFOFFOFFONONONONONONONONSW2OFFOFF OFFOFFONONONONOFFOFFOFFOFFONONONONSW3OFFOFFONONOFFOFFONONOFFOFFONONOFFOFFONONSW4OFFONOFFONOFFONOFFONOFFONOFFONOFFON OFFON
