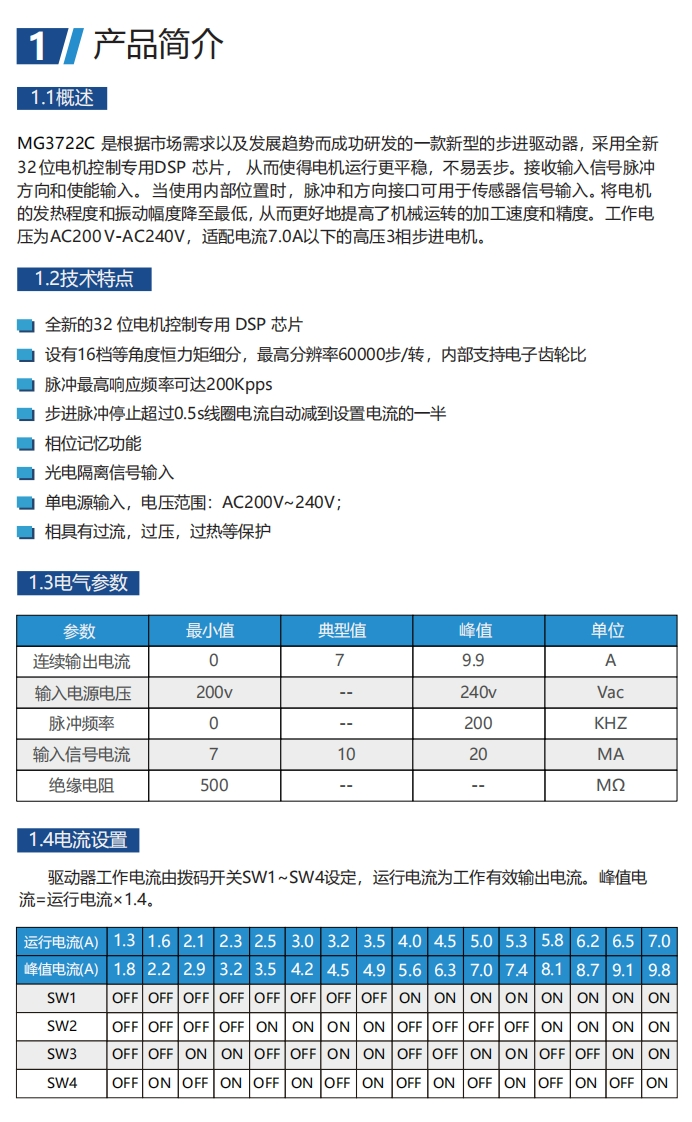

11产品简介1.1概述MG3722C是根据市场需求以及发展趋势而成功研发的一款新型的步进驱动器，采用全新32位电机控制专用DSP芯片，从而使得电机运行更平稳，不易丢步。接收输入信号脉冲方向和使能输入。当使用内部位置时，脉冲和方向接口可用于传感器信号输入。将电机的发热程度和振动幅度降至最低，从而更好地提高了机械运转的加工速度和精度。工作电压为AC200V-AC240V,适配电流7.0A以下的高压3相步进电机。1.2技术特点全新的32位电机控制专用DSP芯片设有16档等角度恒力矩细分，最高分辨率60000步/转，内部支持电子齿轮比脉冲最高响应频率可达200Kpps步进脉冲停止超过0.5s线圈电流自动减到设置电流的一半相位记忆功能光电隔离信号输入单电源输入，电压范围：AC200V~240V;相具有过流，过压，过热等保护1.3电气参数参数最小值典型值峰值单位连续输出电流079.9A输入电源电压200v240vVac脉冲频率0-200KHZ输入信号电流11020MA绝缘电阻500MO1.4电流设置驱动器工作电流由拨码开关SW1~SW4设定，运行电流为工作有效输出电流。峰值电流=运行电流×1.4。运行电流A)1.31.62.12.32.53.03.23.54.04.55.05.35.86.26.57.0峰值电流A)1.82.22.93.23.54.24.54.95.66.37.0748.18.79.19.8SW1OFFOFFOFFOFFOFFOFFOFFOFFONONONONONONONONSW2OFFOFFOFFOFFONONONONOFFOFFOFFOFFONONONONSW3OFFOFFONONOFFOFFONONOFFOFFONONOFFOFFONONSW4OFF ONOFFONOFFONOFFONOFFONOFFONOFFONOFFON
