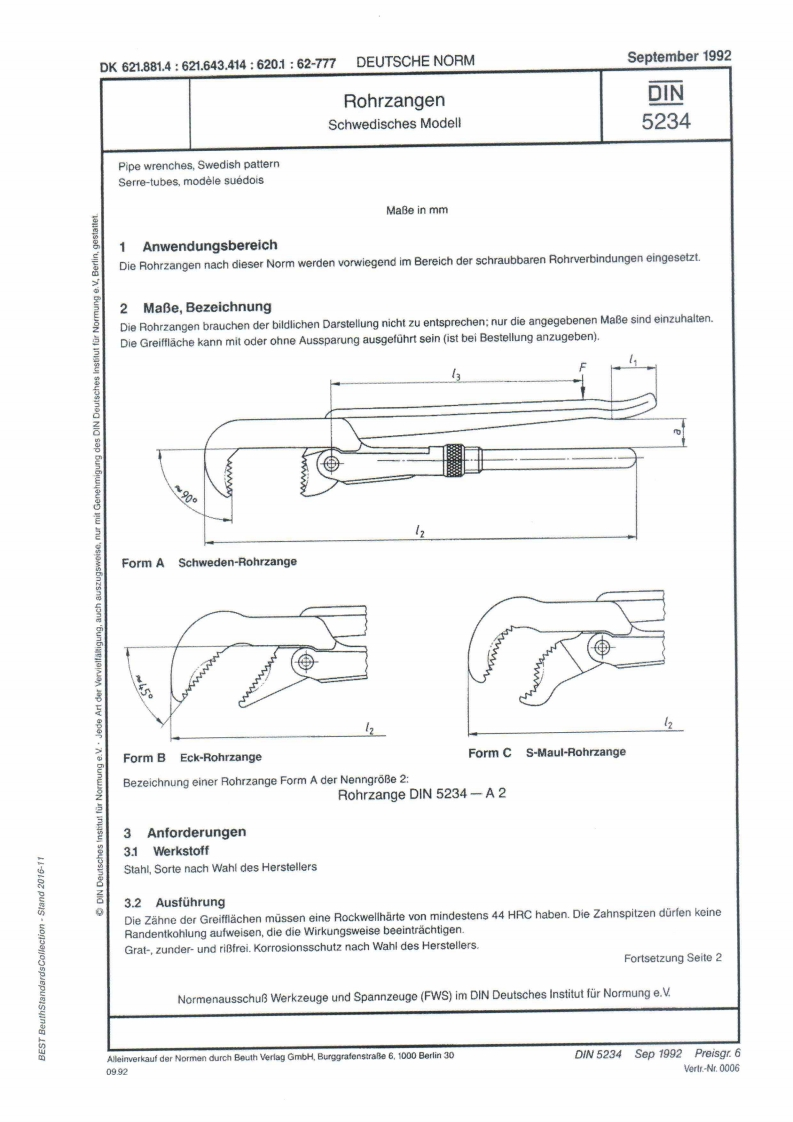

DK621.881.4:621.643.414:6201:62-777DEUTSCHE NORMSeptember 1992RohrzangenDINSchwedisches Modell5234Pipe wrenches,Swedish patternSerre-tubes,modele suedoisMaBe in mm1AnwendungsbereichDie Rohrzangen nach dieser Norm werden vorwiegend im Bereich der schraubbaren Rohrverbindungen eingesetzt.2 MaBe,BezeichnungDie Rohrzangen brauchen der bildlichen Darstellung nicht zu entsprechen:nur die angegebenen MaBe sind einzuhalten.Die Greifflache kann mit oder ohne Aussparung ausgefuhrt sein(ist bei Bestellung anzugeben).￥90SseForm A Schweden-Rohrzangenzsn2Form B Eck-RohrzangeForm C S-Maul-RohrzangeBezeichnung einer Rohrzange Form A der NenngroBe 2:Rohrzange DIN 5234-A 23Anforderungen3.1 WerkstoffStahl,Sorte nach Wahl des Herstellers3.2 AusfuhrungDie Zahne der Greifflachen mussen eine Rockwellharte von mindestens 44 HRC haben.Die Zahnspitzen durfen keineRandentkohlung aufweisen,diedie Wirkungsweise beeintrachtigen.Grat-,zunder-und riBfrei.Korrosionsschutz nach Wahl des Herstellers.Fortsetzung Seite 2NormenausschuB Werkzeuge und Spannzeuge(FWS)im DIN Deutsches Institut fur Normung e.V.Alleinverkauf der Normen durch Beuth Verlag GmbH,BurggrafenstraBe 6.1000 Berlin 30DIN 5234 Sep 1992 Preisgr.60992Verlr.-Nr.0006
