GB10854-89钢结构焊缝外形尺寸

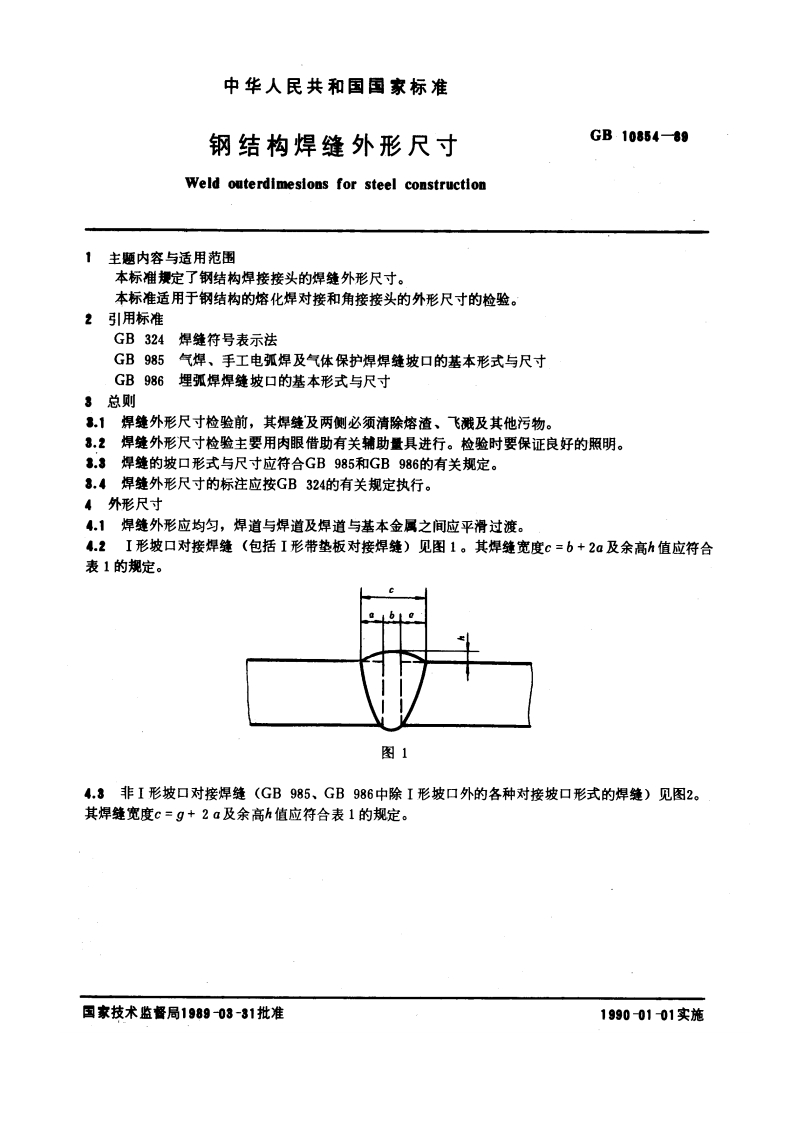

中华人民共和国国家标准钢结构焊缝外形尺寸GB.1085460Weld outerdimesions for steel construction1主题内容与适用范围本标准规定了钢结构焊接接头的焊缝外形尺寸。本标准适用于钢结构的熔化焊对接和角接接头的外形尺寸的检验。2引用标准GB324焊缝符号表示法GB985气焊、手工电弧焊及气体保护焊焊缝坡口的基本形式与尺寸GB986埋弧焊焊缝坡口的基本形式与尺寸3总则.1焊缝外形尺寸检验前，其焊缝及两侧必须清除熔渣、飞溅及其他污物。82焊缝外形尺寸检验主要用肉眼借助有关辅助量具进行。检验时要保证良好的照明。3.3焊缝的坡口形式与尺寸应符合GB985和GB986的有关规定。8.4焊缝外形尺寸的标注应按GB324的有关规定执行。4外形尺寸4,1焊缝外形应均匀，焊道与焊道及焊道与基本金属之间应平滑过渡。4.2I形坡口对接焊缝（包括I形带垫板对接焊缝）见图1。其焊缝宽度c=b+2a及余高h值应符合表1的规定。图14,8非I形坡口对接焊缝(GB985、GB986中除I形坡口外的各种对接坡口形式的焊缝)见图2。其焊缝宽度c=g+2a及余高h值应符合表1的规定。国家技术监督局198908-81批准19900101实施
