波音737飞机TDR使用指南

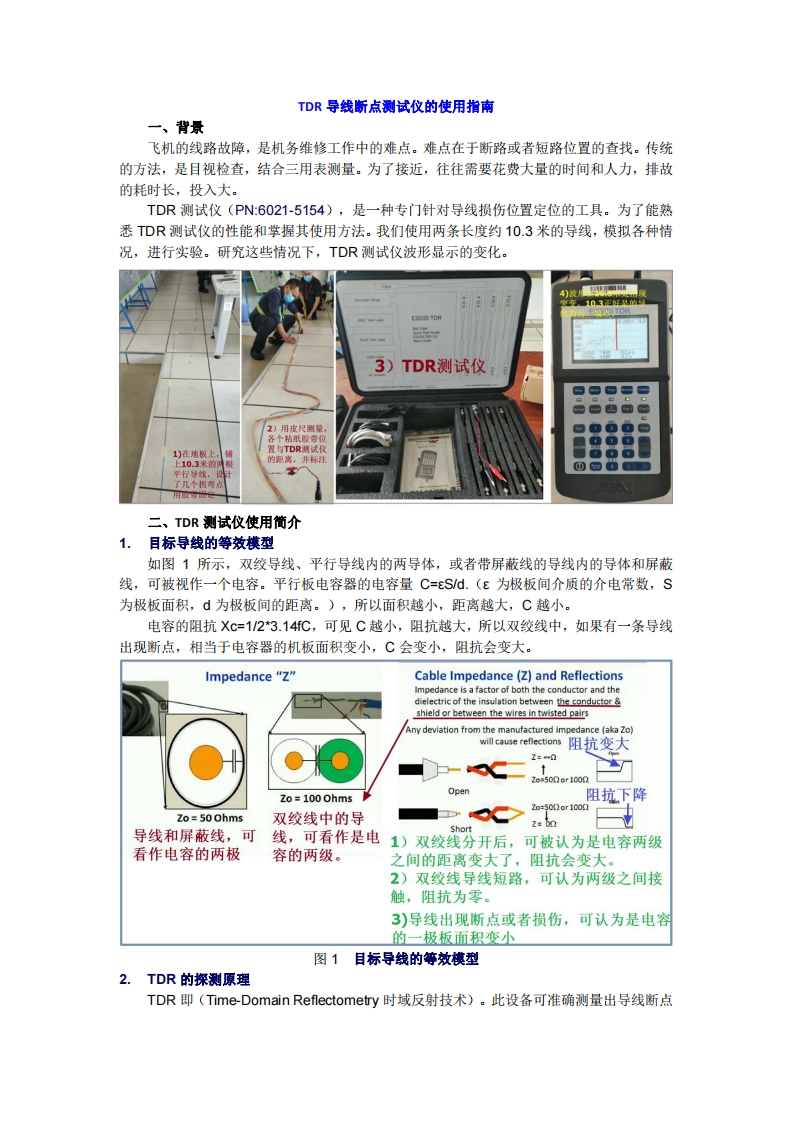

TDR导线断点测试仪的使用指南一、背景飞机的线路故障，是机务维修工作中的难点。难点在于断路或者短路位置的查找。传统的方法，是目视检查，结合三用表测量。为了接近，往往需要花费大量的时间和人力，排故的耗时长，投入大。TDR测试仪(PN:6021-5154),，是一种专门针对导线损伤位置定位的工具。为了能熟悉TDR测试仪的性能和掌握其使用方法。我们使用两条长度约10.3米的导线，模拟各种情况，进行实验。研究这些情况下，TDR测试仪波形显示的变化。4)波四2320DR3)TDR测试仪2)用皮尺测量各个粘纸胶梦位1)在地板上，铺置与TDR满试仪上10.3米的间根的距离，并标注⑩回。行导线.初了几个拐点用w二、TDR测试仪使用简介1.目标导线的等效模型如图1所示，双绞导线、平行导线内的两导体，或者带屏蔽线的导线内的导体和屏蔽线，可被视作一个电容。平行板电容器的电容量C=eS/.(e为极板间介质的介电常数，S为极板面积，d为极板间的距离。)，所以面积越小，距离越大，C越小。电容的阻抗Xc=123.14fC,可见C越小，阻抗越大，所以双绞线中，如果有一条导线出现断点，相当于电容器的机板面积变小，C会变小，阻抗会变大。Impedance "Z"Cable Impedance(Z)and ReflectionsImpedance is a factor of both the conductor and thedielectric of the insulation between the conductorshield or between the wires in twisted pairsAny deviation from the manufactured impedance (aka Zo)2=500or1000OpenZo=100Ohms阻抗下降Zo=50Ohms双绞线中的导Z:b导线和屏蔽线，可short线，可看作是电1)双绞线分开后，可被认为是电容两级看作电容的两极容的两级。之间的距离变大了，阻抗会变大。2)双绞线导线短路，可认为两级之间接触，阻抗为零。3)导线出现断点或者损伤，可认为是电容的一极板面积变小图1目标导线的等效模型2.TDR的探测原理TDR即(Time-Domain Reflectometry时域反射技术)。此设备可准确测量出导线断点
