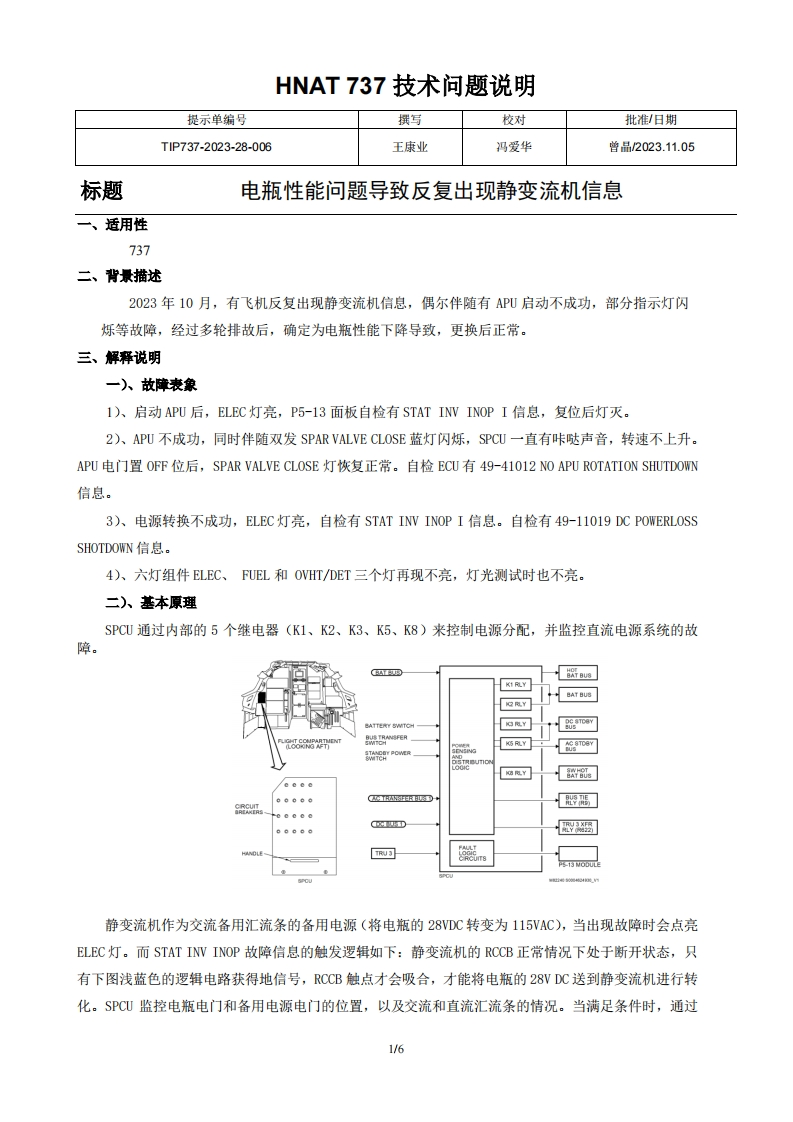

波音737飞机电瓶性能问题导致反复出现静变流机信息-1

HNAT737技术问题说明提示单编号撰写校对批准/日期TIP737-2023-28-006王康业冯爱华曾品2023.11.05标题电瓶性能问题导致反复出现静变流机信息一、适用性737二、背景描述2023年10月，有飞机反复出现静变流机信息，偶尔伴随有APU启动不成功，部分指示灯闪烁等故障，经过多轮排故后，确定为电瓶性能下降导致，更换后正常。三、解释说明一)、故障表象1)、启动APU后，ELEC灯亮，P5-13面板自检有STAT INV INOP I信息，复位后灯灭。2)、APU不成功，同时伴随双发SPAR VALVE CLOSE蓝灯闪烁，SPCU一直有咔哒声音，转速不上升。APU电门置OFF位后，SPAR VALVE CLOSE灯恢复正常。自检ECU有49-41O12 NO APU ROTATION SHUTDOWN信息。3)、电源转换不成功，ELEC灯亮，自检有STAT INV INOP I信总。自检有49-11O19 DC POWERLOSSSHOTDOWN信息。4)、六灯组件ELEC、FUEL和OWHT/DET三个灯再现不亮，灯光测试时也不亮。二)、基本原理SPCU通过内部的5个继电器(K1、K2、K3、K5、K8)来控制电源分配，并监控直流电源系统的故障。BAT BUSBAT BUSBATTERY SWITCH-3SVERNSFER风Y8TC87SVATCRY POWER凤Y000000000馮品D☏TJ可器件Jwo0U静变流机作为交流备用汇流条的备用电源（将电瓶的28VDC转变为115VAC),当出现故障时会点亮ELEC灯。而STAT INV INOP故障信息的触发逻辑如下：静变流机的RCCB正常情况下处于断开状态，只有下图浅蓝色的逻辑电路获得地信号，RCCB触点才会吸合，才能将电瓶的28VDC送到静变流机进行转化。SPCU监控电瓶电门和备用电源电门的位置，以及交流和直流汇流条的情况。当满足条件时，通过1/6
