波音737飞机关于737飞机前缘限动的技术分析

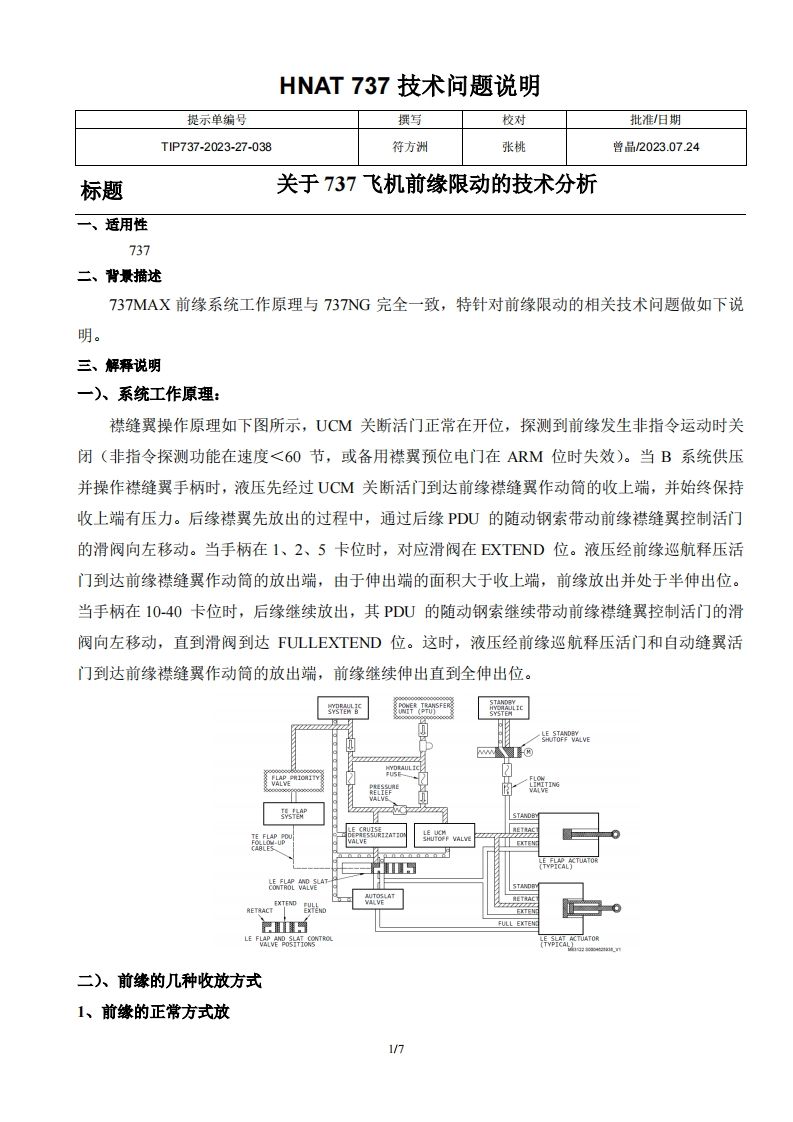

HNAT737技术问题说明提示单编号撰写校对批准日期TIP737-2023-27-038符方洲张桃曾品2023.07.24标题关于737飞机前缘限动的技术分析一、适用性737二、背景描述737MAX前缘系统工作原理与737NG完全一致，特针对前缘限动的相关技术问题做如下说明。三、解释说明一)、系统工作原理：襟缝翼操作原理如下图所示，UCM关断活门正常在开位，探测到前缘发生非指令运动时关闭（非指令探测功能在速度<60节，或备用襟翼预位电门在ARM位时失效）。当B系统供压并操作襟缝翼手柄时，液压先经过UCM关断活门到达前缘襟缝翼作动简的收上端，并始终保持收上端有压力。后缘襟翼先放出的过程中，通过后缘PDU的随动钢索带动前缘襟缝翼控制活门的滑阀向左移动。当手柄在1、2、5卡位时，对应滑阀在EXTEND位。液压经前缘巡航释压活门到达前缘襟缝翼作动筒的放出端，由于伸出端的面积大于收上端，前缘放出并处于半伸出位。当手柄在10-40卡位时，后缘继续放出，其PDU的随动钢索继续带动前缘襟缝翼控制活门的滑阀向左移动，直到滑阀到达ULLEXTEND位。这时，液压经前缘巡航释压活门和自动缝翼活门到达前缘襟缝翼作动筒的放出端，前缘继续伸出直到全伸出位。阳滑E乐%vESVSTENSTANDBY编aLE9FXTEND品如是EXTENDETACRETRACT管赠FULL EXTENDLEF况vgT@二)、前缘的几种收放方式1、前缘的正常方式放1/7
