波音737飞机后缘襟翼蜗杆万向轴衬套掉落

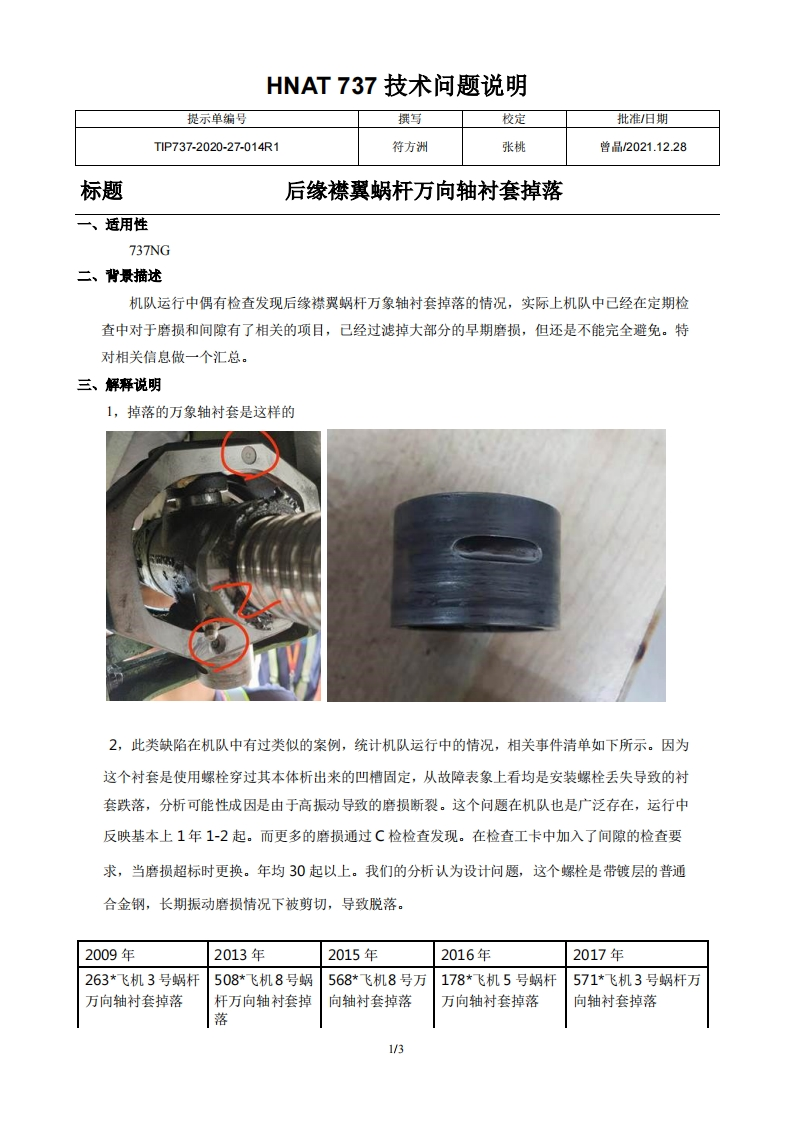

HNAT737技术问题说明提示单编号撰写校定批准/旧期T1P737-2020-27-014R1符方洲张桃曾品2021.12.28标题后缘襟翼蜗杆万向轴衬套掉落一、适用性737NG二、背景描述机队运行中偶有检查发现后缘襟翼蜗杆万象轴衬套掉落的情况，实际上机队中已经在定期检查中对于磨损和间隙有了相关的项目，已经过滤掉大部分的早期磨损，但还是不能完全避免。特对相关信息做一个汇总。三、解释说明1,掉落的万象轴衬套是这样的2,此类缺陷在机队中有过类似的案例，统计机队运行中的情况，相关事件清单如下所示。因为这个衬套是使用螺栓穿过其本体析出来的凹槽固定，从故障表象上看均是安装螺栓丢失导致的衬套跌落，分析可能性成因是由于高振动导致的磨损断裂。这个问题在机队也是广泛存在，运行中反映基本上1年1-2起。而更多的磨损通过C检检查发现。在检查工卡中加入了间隙的检查要求，当磨损超标时更换。年均30起以上。我们的分析认为设计问题，这个螺栓是带镀层的普通合金钢，长期振动磨损情况下被剪切，导致脱落。2009年2013年2015年2016年2017年263*飞机3号蜗杆508*飞机8号蜗568*飞机8号万178*飞机5号蜗杆571*飞机3号蜗杆万万向轴衬套掉落杆万向轴衬套掉向轴衬套掉落万向轴衬套掉落向轴衬套掉落落1/3
